Стабилизаторы напряжения LIDER ТСС Протон-СНФО ORTEA для обеспечения качественным и стабильным электропитанием.

Продажа со склада (СПб, Москва, Челябинск, Ростов-на-Дону) от производителя, производство на заводах-изготовителях и поставки
Прайс-лист с ценами на стабилизаторы запрашивайте в отделе электрооборудования



• Стабилизаторы LIDER
•   Стабилизаторы напряжения переменного тока LIDER серии "W"
•   Серия мощных стабилизаторов напряжения "SQ"
• Стабилизаторы напряжения «Протон»-СН
• Стабилизаторы напряжения «Протон»-СНФ
• Трехфазные электродинамические стабилизаторы напряжения ORTEA от 2 кВА до 450 кВА
• Стабилизаторы напряжения "ЗОРД"



Стабилизаторы LIDER

 Стабилизаторы LIDER предназначены для обеспечения качественным и стабильным электропитанием различных потребителей в условиях больших по значению и длительности отклонений напряжения электрической сети от номинального, защиты потребителей от высокочастотных и высоковольтных импульсов. Применяются для подключения отдельного ряда потребителей (компьютеры, оргтехника, аудио-видео аппаратура, бытовая техника, торговое и промышленное оборудование и т. д.) или встраивания в системы электроснабжения офисов, жилых зданий, загородных домов, торговых предприятий, промышленных цехов и. т. д.
 Стабилизаторы LIDER разработаны для реальных российских условий и имеют, по сравнению с подобными стабилизаторами других производителей, широкий диапазон входного напряжения и более высокую точность поддержания выходного напряжения при нагрузке от нуля до номинальной и защищены от перегрузки и короткого замыкания.
 На сегодняшний день Концерн ПСК поставляет различные модификации стабилизаторов LIDER с достаточно широкой областью применения:
"W" - серия с симисторной регулировкой выходного напряжения;
"SQ" - серия мощных высокоточных вольтодобавочных стабилизаторов;

 Конструктивно стабилизаторы выполнены в металлическом корпусе класса защиты IP20, окрашенном порошковой эмалью. На задней стенке некоторых моделей стабилизаторов имеются проушины для навешивания их на вертикальную поверхность.
 Трехфазные стабилизаторы выполняются на основе трех однофазных стабилизаторов. Стабилизаторы трехфазные мощностью 6 30 кВА реализованы в виде вертикальной стойки, на которой друг над другом навешиваются три однофазных стабилизатора (см. фото). На стойке в верхней части смонтирован блок контроля и управления (БКУ), обеспечивающий согласованную работу стабилизаторов на трехфазную нагрузку. В зависимости от заказа, стойки могут комплектоваться ручным байпасом.
 Однофазные стабилизаторы, входящие в состав трехфазных стабилизаторов мощностью 45, 36, 100 150 и 225 кВА, общей конструкцией не объединяются.

 В основе работы стабилизаторов напряжения переменного тока LIDER серии "W" лежит принцип регулирования выходного напряжения с автотрансформатора электронным симисторным коммутатором, управляемым микропроцессорной схемой. Схема управления всех стабилизаторов реализована на программируемом микроконтроллере PIC американской фирмы Microchip Technology Inc., выполняющим функции измерителя аналоговых сигналов и контроллера, обеспечивающего согласованную работу всех составных частей стабилизатора и отсутствие прерывания выходного напряжения при коммутации ступеней автотрансформатора, что является отличительной чертой стабилизаторов "Lider" от аналогичной продукции других производителей.
 Основная область применения стабилизаторов серии"W" - домашняя и офисная бытовая и оргтехника не требующая высокой точности стабилизации в условиях динамического изменения напряжения в сети.
 Кроме того, серийно выпускаемые стабилизаторы мощностью 900 - 2000ВА выполнены на базе автотрансформатора с низким уровнем шумов, удовлетворяющим требованиям МСанПИН 001-96 для бытовой оргтехники и ПЭВМ. Это позволяет использовать их круглосуточно в жилых помещениях для обеспечения стабилизированным напряжением HI-FI аппаратуры и домашних кинотеатров.

 Серия мощных стабилизаторов напряжения "SQ".
 Принцип работы стабилизаторов серии "SQ" аналогичен вышеописанной серии стабилизаторов. Но главное и существенное отличие заключается в использовании принципа высокоточного регулирования напряжения с помощью вольтодобавочного трансформатора. Это позволило повысить точность стабилизации выходного напряжения до 0,9%, расширить мощностной диапазон до 100кВА и расширить диапазон входного напряжения. Более тесное сотрудничество с зарубежными поставщиками электронных компонентов (в частности, использование тиристорных модулей "Semicron") дало возможность усовершенствовать схемотехнику и значительно повысить качество и надежность стабилизаторов серии SQ.
 Сервисные функции стабилизаторов серии "SQ" обеспечиваются цифровым пятиразрядным дисплеем, совмещенным с пленочной клавиатурой, с помощью которых отображаются текущие значения напряжения сети Uвх, выходного напряжения Uвых, мощность подключенной нагрузки Рнаг, а также возможно вручную задавать значение требуемого выходного напряжения в пределах 210 230 В. Кроме этого, весь модельный ряд серии " SQ" и их модификации, опционно могут комплектоваться компьютерным интерфейсом для регистрации параметров сети и управления работой стабилизатора.
 Область применения стабилизаторов серии "SQ" - обеспечение качественным электропитанием потребителей с высокими требованиями к качеству электросети в условиях динамического изменения входного напряжения.



Стабилизатор напряжения серии "W"

Стабилизатор напряжения переменного тока LIDER PS2000W-30.

 Сертификат соответствия № РОСС. МЕ83.В01917.
 Стабилизатор напряжения LIDER PS2000W-30 предназначен для питания любых электроприемников, суммарная мощность которых не превышает 2000 ВА.

 Технические характеристики

 Входные параметры
Номинальное напряжение сети,В............................................................220
Частота питающей сети, Гц................................................................... 50
Рабочий диапазон входного напряжения, В........................................125-275
Номинальный диапазон входного напряжения, В..................................150-265
Максимальный ток, потребляемый из сети при изменении входного напряжения в номинальном
диапазоне при номинальной нагрузке, А................................................13,3



Выходные параметры

Номинальное выходное напряжение,В.................................................... 220
Точность стабилизации выходного напряжения
при изменении входного от 150 В до 265 В, % от номинального ................5
Номинальная мощность нагрузки, ВА / ток нагрузки, А...................... 2000 / 9,1
Изменение нагрузки, % от номинальной............................................. 0-100
К. П. Д.,....................................................................................... не менее 0,97
Искажение синусоидальности напряжения.......................................Не вносит искажений



Индикация и сигнализация
- Индикация уровня входного напряжения (напряжения сети)
- Индикация и установка уровня выходного напряжения
- Индикация и установка адаптивных программ
- Индикация мощности нагрузки
- Индикация аварии сети
- Индикация аварии стабилизатора
- Индикация перегрузки
- Звуковая сигнализация аварии
- Контроль и защита



 Контроль тока нагрузки
 Отключение выхода при перегрузке с однократным автоматическим повторным включением (АПВ) через 10 сек
 Автоматический вводной выключатель с тепловым и электромагнитным расцепителем
 Класс защиты IP20



 Условия хранения и эксплуатации
 Хранение в закрытом помещении при температуре +5 ... +40 С без конденсата
 Температура в рабочем помещении +5 ... +35 С
 Влажность в рабочем помещении не более 80% при температуре +25 С



 Установка
 Стабилизатор подключается к сети сетевым шнуром с вилкой. Длина шнура 1,7 м. Нагрузка подключается к выходу стабилизатора через блок клеммных зажимов и (или) через 3 розетки, расположенные на передней панели.

 Габаритные размеры стабилизатора, мм 370 х 148 х 196
 Масса, кг 16



Стабилизаторы серии "W" предназначены для работы с бытовыми электроприборами

Обозначение модели при заказе	Мощность, ВА	Входное напряжение,В		Выходное* напряжение, В.	Вес, кг	Габаритные размеры,
		Рабочее	Номинальное
						мм, Ш х Г х В
Однофазные  стабилизаторы W
PS100	100	125 ¸ 275	155¸ 260	220 ± 5%	1,5	116х192х75
PS400W	400	125 ¸ 275	150¸ 265	220 ± 4,5%	4,5	250х195х92
PS900W	900	125 ¸ 275	150¸ 265	220 ± 4,5%	11,5	370х148х196
PS1200W	1200	125 ¸ 275	150¸ 265	220 ± 4,5%	12,5
PS2000W-15	2000	135 ¸ 275	185¸ 255	220 ± 4,5%	12
PS2000W-30		125 ¸ 275	150¸ 265		13
PS3000W-30	3000	125 ¸ 275	150 ¸ 265	220 ± 4,5%	22	466x255x247
PS3000W-50		110 ¸ 320	128 ¸ 320		23
PS5000W-30	5000	125 ¸ 275	150 ¸ 265	220 ± 4,5%	24
PS5000W-50		110 ¸ 320	128 ¸ 320		25
PS7500W-30	7500	125 ¸ 275	150 ¸ 265	220 ± 4,5%	28
PS7500W-50		110 ¸ 320	128 ¸ 320		33
PS10000W-30	10000	125 ¸ 275	150 ¸ 265	220 ± 4,5%	35
PS10000W-50		110 ¸ 320	128 ¸ 320		36
PS12000W	12000	135 ¸ 275	160¸ 265	220 ± 4,5%	37
Трехфазные стабилизаторы
Обозначение модели при заказе	Мощность, ВА	Входное напряжение, В		Выходное напряжение, В.	Вес, кг	Габаритные размеры,
		Рабочее	Номинальное
						мм, Ш х Г х В
PS6W-15	6000	265 ¸ 456	318 ¸ 440	380 ± 4,5%	49	470х175х875
PS6W-30		216 ¸ 475	259¸ 456		52
PS9W-30	9000	216 ¸ 475	259 ¸ 456	380 ± 4,5%	79	474х280х1024
PS9W-50		190 ¸ 553	221 ¸ 553		82
PS15W-30	15000	216 ¸ 475	259 ¸ 456	380 ± 4,5%	85
PS15W-50		190 ¸ 553	221 ¸ 553		88
PS22W-30	22500	216 ¸ 475	259 ¸ 456	380 ± 4,5%	97
PS22W-50		190 ¸ 553	221 ¸ 553		112
PS30W-30	30000	216 ¸ 475	259 ¸ 456	380 ± 4,5%	118
PS30W-50		190 ¸ 553	221 ¸ 553		121
PS36W	36000	232 ¸ 475	275¸ 456	380 ± 4,5%	124
Стойки к трехфазным стабилизаторам серии W
Стойка 9-36 трёхфазная с контролем 3хфазного выхода					13	465 х 287 х 1210
Стойка 9-36 трёхфазная без контроля 3хфазного выхода					13	465 х 287 х 1210
Стойка 9-36 трёхфазная (байпас  ручной без контроля 3хфазного выхода)					15	465 х 287 х 1210



Опции к стабилизаторам серии W и SQ

Автоматический  встроенный байпас

PS3000

PS5000

PS7500

PS10000

PS12000

 В крайних точках рабочего диапазона Uвх модели серии W имеют Uвых 180 и 240 В.
 Серийные стабилизаторы серии "W" выпускаются в корпусе со степенью защиты IP20.
 На заказ однофазные стабилизаторы мощностью от 3000ВА до 12000 ВА могут изготавливаться в рэковом исполнении корпуса для установки в 19-тидюймовые стойки (наценка 10% к стоимости серийной модели).
 *  - для стабилизаторов мощностью от 3кВА устанавливается с помощью клавиатуры на дисплее в диапазоне 210 - 230 В, (для трехфазных стабилизаторов 360 - 390 В).



Стабилизаторы напряжения серии "SQ"

Стабилизатор напряжения переменного тока LIDER PS7500SQ-25.

 Сертификат соответствия № РОСС. МЕ83.В01917.
 Стабилизатор напряжения LIDER PS7500SQ-25 предназначен для питания любых электроприемников, суммарная мощность которых не превышает 7500 ВА.

 Технические характеристики

 Входные параметры
Номинальное напряжение сети,В...............................................................220
Частота питающей сети, Гц....................................................................... 50
Рабочий диапазон входного напряжения, В..........................................135…280
Номинальный диапазон входного напряжения, В..................................160-280
Максимальный ток, потребляемый из сети при изменении входного напряжения в
номинальном диапазоне при номинальной нагрузке, А ..............................46,9



Выходные параметры
Номинальное выходное напряжение,В..................................................... 220
Точность стабилизации выходного напряжения
при изменении входного от 150 В до 265 В, % от номинального ................±1,4
Номинальная мощность нагрузки, ВА / ток нагрузки, А........................ 7500 / 34,1
Изменение нагрузки, % от номинальной................................................ 0-100
К. П. Д.,............................................................................................ 0,97
Искажение синусоидальности напряжения.................................. Не вносит искажений



 Индикация и сигнализация
- Индикация уровня входного напряжения (напряжения сети)
- Индикация и установка уровня выходного напряжения
- Индикация и установка адаптивных программ
- Индикация мощности нагрузки и перегрузки
- Индикация аварии сети и аварии стабилизатора



 Контроль тока нагрузки
Отключение выхода при перегрузке с однократным автоматическим повторным включением (АПВ) через 10 сек
Автоматический вводной выключатель с тепловым и электромагнитным расцепителем
Класс защиты IP20



 Условия хранения и эксплуатации
Хранение в закрытом помещении при температуре +5 ... +40 С без конденсата
Температура в рабочем помещениии +5 ... +35 С
Влажность в рабочем помещении не более 80% при температуре +25 С



Установка настольная или навесная настенная
Стабилизатор подключается к сети через блок клеммных зажимов.
Нагрузка подключается к выходу стабилизатора через блок клеммных зажимов.

Габаритные размеры стабилизатора,мм 542 х 285 х 255
Масса, кг 50



 Стабилизаторы серии SQ предназначены для обеспечения качественным электропитанием точных электроприборов, электросетей коттеджей и офисов.

Обозначение модели при заказе	Мощность, ВА	Входное напряжение,В		Выходное* напряжение, В.	Вес, кг	Габаритные размеры,
		Рабочее	Номинальное
						мм, Ш х Г х В
Однофазные  стабилизаторы W
PS100	100	125 ¸ 275	155¸ 260	220 ± 5%	1,5	116х192х75
PS400W	400	125 ¸ 275	150¸ 265	220 ± 4,5%	4,5	250х195х92
PS900W	900	125 ¸ 275	150¸ 265	220 ± 4,5%	11,5	370х148х196
PS1200W	1200	125 ¸ 275	150¸ 265	220 ± 4,5%	12,5
PS2000W-15	2000	135 ¸ 275	185¸ 255	220 ± 4,5%	12
PS2000W-30		125 ¸ 275	150¸ 265		13
PS3000W-30	3000	125 ¸ 275	150 ¸ 265	220 ± 4,5%	22	466x255x247
PS3000W-50		110 ¸ 320	128 ¸ 320		23
PS5000W-30	5000	125 ¸ 275	150 ¸ 265	220 ± 4,5%	24
PS5000W-50		110 ¸ 320	128 ¸ 320		25
PS7500W-30	7500	125 ¸ 275	150 ¸ 265	220 ± 4,5%	28
PS7500W-50		110 ¸ 320	128 ¸ 320		33
PS10000W-30	10000	125 ¸ 275	150 ¸ 265	220 ± 4,5%	35
PS10000W-50		110 ¸ 320	128 ¸ 320		36
PS12000W	12000	135 ¸ 275	160¸ 265	220 ± 4,5%	37
Трехфазные стабилизаторы
Обозначение модели при заказе	Мощность, ВА	Входное напряжение, В		Выходное напряжение, В.	Вес, кг	Габаритные размеры,
		Рабочее	Номинальное
						мм, Ш х Г х В
PS6W-15	6000	265 ¸ 456	318 ¸ 440	380 ± 4,5%	49	470х175х875
PS6W-30		216 ¸ 475	259¸ 456		52
PS9W-30	9000	216 ¸ 475	259 ¸ 456	380 ± 4,5%	79	474х280х1024
PS9W-50		190 ¸ 553	221 ¸ 553		82
PS15W-30	15000	216 ¸ 475	259 ¸ 456	380 ± 4,5%	85
PS15W-50		190 ¸ 553	221 ¸ 553		88
PS22W-30	22500	216 ¸ 475	259 ¸ 456	380 ± 4,5%	97
PS22W-50		190 ¸ 553	221 ¸ 553		112
PS30W-30	30000	216 ¸ 475	259 ¸ 456	380 ± 4,5%	118
PS30W-50		190 ¸ 553	221 ¸ 553		121
PS36W	36000	232 ¸ 475	275¸ 456	380 ± 4,5%	124
Стойки к трехфазным стабилизаторам серии W
Стойка 9-36 трёхфазная с контролем 3хфазного выхода					13	465 х 287 х 1210
Стойка 9-36 трёхфазная без контроля 3хфазного выхода					13	465 х 287 х 1210
Стойка 9-36 трёхфазная (байпас  ручной без контроля 3хфазного выхода)					15	465 х 287 х 1210
Опции к стабилизаторам серии W и SQ
Автоматический встроенный байпас
PS3000
PS5000
PS7500
PS10000
PS12000

 В крайних точках рабочего диапазона Uвх модели серии SQ имеют Uвых 180 и 240 В.
 Стабилизаторы серии SQ обладают повышенной способностью выдерживать высокие пусковые токи, перегрузочная способность серии SQ составляет 400% в течение 10 сек.
 Серийные стабилизаторы серии "SQ" и их модификации выпускаются в корпусе со степенью защиты IP20.
 На заказ однофазные стабилизаторы мощностью от 3000ВА до 12000 ВА могут изготавливаться в рэковом исполнении корпуса для установки в 19-ти дюймовые стойки (наценка 10% к стоимости серийной модели).



СТАБИЛИЗАТОРЫ  СЕРИИ "SQ-D"

Обозначение модели при заказе	Мощность, ВА	Входное напряжение,В		Выходное* напряжение	Вес, кг	Габаритные размеры,
		Рабочее	Номинальное
						мм, Ш х Г х В
Однофазные стабилизаторы
PS15000SQ-D-15	15000	155 ¸ 270	180 ¸ 255	220 ± 0,5%	75	430х370х890
PS15000SQ-D-25		135 ¸ 280	160 ¸ 280	220 ± 0,5%	95
PS20000SQ-D-15	21000	155 ¸ 270	180 ¸ 255	220 ± 0,5%	85
PS20000SQ-D-25		135 ¸ 280	160 ¸ 280	220 ± 0,5%	105
PS30000SQ-D-15	33000	155 ¸ 270	180 ¸ 255	220 ± 0,5%	100
PS30000SQ-D-25		135 ¸ 280	160 ¸ 280	220 ± 0,5%	125	550х450х985
PS50000SQ-D-15	50000	155 ¸ 270	180 ¸ 255	220 ± 0,5%	140
PS50000SQ-D-25		135 ¸ 280	160 ¸ 280	220 ± 0,5%	155
Трехфазные стабилизаторы
PS45SQ-D-15	45000	266 ¸ 460	310 ¸ 440	220 ± 0,5%	225	3 шт. 15000SQ-D-15
PS45SQ-D-25		232 ¸ 480	275 ¸ 480	220 ± 0,5%	285	3 шт. 15000SQ-D-25
PS60SQ-D-15	63000	266 ¸ 460	310 ¸ 440	220 ± 0,5%	255	3 шт. 20000SQ-D-15
PS60SQ-D-25		232 ¸ 480	275 ¸ 480	220 ± 0,5%	315	3 шт. 20000SQ-D-25
PS100SQ-D-15	100000	266 ¸ 460	310 ¸ 440	220 ± 0,5%	300	3 шт. 30000SQ-D-15
PS100SQ-D-25		232 ¸ 480	275 ¸ 480	220 ± 0,5%	375	3 шт. 30000SQ-D-25
PS150SQ-D-15	150000	266 ¸ 460	310 ¸ 440	220 ± 0,5%	420	3 шт. 50000SQ-D-15
PS150SQ-D-25		232 ¸ 480	275 ¸ 480	220 ± 0,5%	465	3 шт. 50000SQ-D-25

 Серия SQ-D (Digital) - прецизионная точность, высокая скорость регулирования, непревзойденная плавность регулирования, предназначены для организации качественного электроснабжения элитных жилых домов и коттеджей.



СТАБИЛИЗАТОРЫ - КОНДИЦИОНЕРЫ ПИТАНИЯ  СЕРИИ LIDER SQ-C

Обозначение модели при заказе	Мощность, ВА	Входное напряжение,В		Выходное* напряжение, В	Вес, кг	Габаритные размеры,
		Рабочее	Номинальное
						мм, Ш х Г х В
Однофазные стабилизаторы
PS3000SQ-C-15	3000	155 ¸ 270	180 ¸ 255	220 ± 0,9%	45	542x255x285
PS3000SQ-C-25		135 ¸ 280	160 ¸ 280	220 ± 1,4%	50
PS3000SQ-C-40		110 ¸ 295	132 ¸ 295	220 ± 1,8%	50
PS5000SQ-C-15	5000	155 ¸ 270	180 ¸ 255	220 ± 0,9%	75	430х370х890
PS5000SQ-C-25		135 ¸ 280	160 ¸ 280	220 ± 1,4%	85
PS5000SQ-C-40		110 ¸ 295	132 ¸ 295	220 ± 1,8%	95
PS7500SQ-C-15	7500	155 ¸ 270	180 ¸ 255	220 ± 0,9%	95
PS7500SQ-C-25		135 ¸ 280	160 ¸ 280	220 ± 1,4%	100
PS7500SQ-C-40		110 ¸ 295	132 ¸ 295	220 ± 1,8%	105
PS10000SQ-C-15	10000	155 ¸ 270	180 ¸ 255	220 ± 0,9%	110
PS10000SQ-C-25		135 ¸ 280	160 ¸ 280	220 ± 1,4%	115	550х450х985
PS10000SQ-C-40		110 ¸ 295	132 ¸ 295	220 ± 1,8%	140
PS12500SQ-C-15	12500	155 ¸ 270	180 ¸ 255	220 ± 0,9%	115
PS12500SQ-C-25		135 ¸ 280	160 ¸ 280	220 ± 1,4%	120
PS12500SQ-C-40		110 ¸ 295	132 ¸ 295	220 ± 1,8%	130
PS15000SQ-C-15	15000	155 ¸ 270	180 ¸ 255	220 ± 0,9%	135
PS15000SQ-C-25		135 ¸ 280	160 ¸ 280	220 ± 1,4%	145
PS15000SQ-C-40	15000	110 ¸ 295	132 ¸ 295		550x450x985
PS20000SQ-C-15	21000	155 ¸ 270	180 ¸ 255		550x450x985
PS20000SQ-C-25	21000	135 ¸ 280	160 ¸ 280		550x450x985
PS20000SQ-C-25	20000	135 ¸ 280	160 ¸ 280	220 ± 1,4%	160
Трехфазные стабилизаторы
PS9SQ-C-15	9000	266 ¸ 460	310 ¸ 440	380 ± 0,9%	148	542 х 287 х 1210
PS9SQ-C-25		232 ¸ 480	275 ¸ 480	380 ± 1,4%	163
PS9SQ-C-40		190 ¸ 500	227 ¸ 500	380 ± 1,8%	163
PS15SQ-C-15	15000	266 ¸ 460	310 ¸ 440	380 ± 0,9%	225	3 шт. 5000SQ-C
PS15SQ-C-25		232 ¸ 480	275 ¸ 480	380 ± 1,4%	255
PS15SQ-C-40		190 ¸ 500	227 ¸ 500	380 ± 1,8%	285
PS22SQ-C-15	22500	266 ¸ 460	310 ¸ 440	380 ± 0,9%	285	3 шт. 7500SQ-C
PS22SQ-C-25		232 ¸ 480	275 ¸ 480	380 ± 1,4%	300
PS22SQ-C-40		190 ¸ 500	227 ¸ 500	380 ± 1,8%	315
PS30SQ-C-15	30000	266 ¸ 460	310 ¸ 440	380 ± 0,9%	330	3 шт. 10000SQ-C
PS30SQ-C-25		232 ¸ 480	275 ¸ 480	380 ± 1,4%	345
PS30SQ-C-40		190 ¸ 500	227 ¸ 500	380 ± 1,8%	420
PS37,5SQ-C-15	37500	266 ¸ 460	310 ¸ 440	380 ± 0,9%	345	3 шт. 12500SQ-C
PS37,5SQ-C-25		232 ¸ 480	275 ¸ 480	380 ± 1,4%	360
PS37,5SQ-C-40		190 ¸ 500	227 ¸ 500	380 ± 1,8%	390
PS45SQ-C-15	45000	266 ¸ 460	310 ¸ 440	380 ± 0,9%	405	3 шт. 15000SQ-C
PS45SQ-C-25		232 ¸ 480	275 ¸ 480	380 ± 1,4%	435
PS45SQ-C-40	45000	110 ¸ 295	132 ¸ 295		3 шт. 15000SQ-C
PS63SQ-C-15	63000	155 ¸ 270	180 ¸ 255		3 шт. 20000SQ-C
PS63SQ-C-25	63000	135 ¸ 280	160 ¸ 280		3 шт. 20000SQ-C
PS63SQ-C-25	63000	232 ¸ 480	275 ¸ 480	380 ± 1,4%	480	3 шт. 20000SQ-C

 Стабилизаторы - кондиционеры серии LIDER-SQ-C представляют собой стабилизаторы напряжения с разделительным трансформатором, который гальванически развязывает вход и выход устройства, т. е. изолирует потребителя от внешней сети (что, например, отвечает требованиям техники безопасности использования стабилизатора в бассейне), а также препятствуют проникновению гармонических и импульсных помех со входа на выход и обратно.



СТАБИЛИЗАТОРЫ - ИСТОЧНИКИ ЭТАЛОННОГО НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА СЕРИИ SQ–E

Обозначение модели при заказе	Мощность, ВА	Входное напряжение, В	Регулируемое выходное напряжение, В	Точность стабилизации, %	Вес, кг	Габаритные размеры, мм,  Ш х Г х В
Однофазные стабилизаторы
PS3000SQ-E	3000	198 ¸ 242	180 ¸ 250	± 0,5	33	542х255х285
PS5000SQ-E	5000				35
PS7500SQ-E	7500				50	430x370x890
PS10000SQ-E	10000				51
PS15000SQ-E	15000				95
PS20000SQ-E	21000				105
PS30000SQ-E	33000				130	550х450х985
PS50000SQ-E	50000				210
Трехфазные стабилизаторы (соединение по схеме "звезда")
PS9SQ-E	9000	340 ¸ 415	310 ¸ 430	± 1	113	542 х 287 х 1210
PS15SQ-E	15000				119	542 х 287 х 1210
PS22SQ-E	22500				164	542 х 287 х 1210
PS30SQ-E	30000				167	542 х 287 х 1210
PS45SQ-E	45000	340 ¸ 415	310 ¸ 430	± 0,5	285	3 шт. 15000SQ-E
PS63SQ-E	63000				315	3 шт. 20000SQ-E
PS100SQ-E	99000				390	3 шт. 30000SQ-E
PS150SQ-E	150000				630	3 шт. 50000SQ-E

 Стабилизаторы - источники эталонного напряжения переменного тока серии LIDER SQ-E применяются в тех случаях, когда для лабораторных исследований или заводских испытаний требуется запитывать электропотребителей заданным напряжением с высокой точностью при нестабильном напряжении сети. Стабилизаторы - источники эталонного напряжения выполнены на базе стабилизаторов SQ и сохраняют все достоинства этой серии: высокую точность стабилизации; микропроцессорное управление выходным напряжением; отсутствие гармонических искажений; надежную защиту электропотребителя от перегрузки и коротких замыканий.



СТАБИЛИЗАТОРЫ - РЕГУЛЯТОРЫ СВЕТОВОГО ПОТОКА LIDER PS-LIGHT

Обозначение модели при заказе	Мощность, ВА	Входное напряжение в режиме стабилизатора, В		*Выходное напряжение в режиме стабилизатора, В	Точность стабилизации %	Входное напряжение в режиме регулятора, В	Выходное напряжение в режиме регулятора, В	Точность стабилизации %	Вес, кг	Габаритные размеры,
		рабочее	номиналь- ное
										мм, Ш х Г х В
Однофазные стабилизаторы
PS3000SQ-L	3000	135 ¸ 280	160 ¸ 280		±1,4	198 ¸ 242	180 ¸ 220	±1,4	35	542x255x285
PS5000SQ-L	5000								35
PS7500SQ-L	7500								50
PS10000SQ-L	10000								51
PS15000SQ-L	15000				±3			±3	90	430х370х890
PS20000SQ-L	21000								95
PS30000SQ-L	33000								125
PS50000SQ-L	50000								210	550x450x895

 Стабилизаторы серии LIDER PS-Light предназначены для питания осветительных сетей, в результате чего увеличивается срок службы осветительных ламп и снижается потребление электроэнергии до 20 %. Срок окупаемости до 2х лет.

 Серийные стабилизаторы серии "SQ-E" и "SQ-L" выпускаются в корпусе со степенью защиты IP20.
На заказ однофазные стабилизаторы серии"SQ-L" мощностью от 3000ВА до 10000ВА могут изготавливаться в рэковом исполнении корпуса для установки в 19-тидюймовые стойки (наценка 10% к стоимости серийной модели).



 Опции к стабилизаторам серии SQ, SQ-D, SQ-L

Сотовый интерфейс

PS3000SQ - PS300SQ	3000 ¸ 300000	Возможен просмотр основных парaметров стабилизатора (Uвх., Uвых., Iнагр., Рнагр.) и сообщений об авариях на дисплее сотового телефона или экране компьютера.
Компьютерный интерфейс
PS3000SQ - PS300SQ	3000 ¸ 300000
Байпас ручной
PS45SQ	45000	Коммутация в обход стабилизатора отдельно по каждой фазе	600х141х400
PS63SQ	63000
PS100SQ	100000
PS150SQ	150000
Байпас  ручной
PS45SQ	45000	Коммутация в обход стабилизатора одновременно по трём фазам	600х141х400
PS63SQ	63000
PS100SQ	100000
PS150SQ	150000
Байпас автоматический
PS45SQ	45000	Коммутация в обход стабилизатора отдельно по каждой фазе	600х141х400
PS63SQ	63000
PS100SQ	100000

Байпас встроенный автоматический для 1\ф стабилизаторов мощностью от 3 до 50 кВА.



---



Стабилизаторы напряжения «Протон»-СН

Электромеханический стабилизатор напряжения «Протон» серии СН предназначен для питания стабилизированным напряжением промышленного оборудования, офисной техники, медицинского оборудования и бытовых приборов. Стабилизатор обладает высокой скоростью отработки изменения входного напряжения и высокой точностью поддержания выходного напряжения.   В состав стабилизатора напряжения «Протон» СН входят: регулируемый автотрансформатор с сервоприводом; вольтодобавочный трансформатор; микропроцессорная система управления с обратной связью; жидкокристаллический цифровой индикатор. Маркировка стабилизатора: СНО - стабилизатор напряжения однофазный, xххх – мощность в ВА (Пример: ПРОТОН СНО-5000 ВА - однофазный стабилизатор напряжения мощностью 5000 ВА).



Краткое описание стабилизатора напряжения «Протон» СН

1. Стабилизатор обеспечивает поддержание выходного напряжения 220В (230В) в пределах +/-1%. При желании потребитель может регулировать точность поддержания выходного напряжения в пределах +/-3% и +/-5%.
2. Выходное напряжение стабилизатора по желанию потребителя может устанавливаться в значении 220 В или 230 В (для техники, неадаптированной к российской электросети).
3. В стабилизаторе используется микропроцессорная схема управления, контролирующая входное и выходное напряжение, ток нагрузки, температуру трансформаторов стабилизатора.
4. Стабилизация выходного напряжения выполняется без коммутации нагрузки.
5. Цифровой ЖК-индикатор отображает входное и выходное напряжение, входной ток, долю загруженности стабилизатора напряжения от номинальной нагрузки, время задержки включения, точность стабилизации. При выходе параметров сети за границы работы стабилизатора индикатор отображает соответствующую информацию.
6. Автоматический стабилизатор напряжения имеет функцию задержки включения нагрузки. Данная функция используется при работе от генератора, которому перед подключением нагрузки необходимо время на разогрев (во избежании глушения). Время задержки включения стабилизатора выбирается потребителем в интервале 5-180 секунд.
7. Стабилизатор напряжения имеет сигнализацию превышения выходного напряжения по верхнему и нижнему пределу, перегрузки, перегрева трансформатора, а также функцию защитного отключения для повышения надежности защиты нагрузки.
8. При включении стабилизатор выполняет самопроверку своей работы.
9. Стабилизатор оборудован режимом "BY PASS".

Достоинства стабилизатора напряжения

1. Надежные эксплуатационные свойства.
2. Высокая точность поддержания выходного напряжения в широком диапазоне изменения входного.
3. Хорошая перегрузочная способность стабилизатора.
4. Наличие защитного отключения нагрузки.
5. Цифровой жидкокристаллический индикатора обеспечивает удобное отображение параметров стабилизатора.
6. Стабилизатор напряжения имеет разумный вес и компактные размеры.
7. Малошумность работы.
8. Автоматический стабилизатор напряжения может работать после дизель генератора.

Технические характеристики

Обозначения:
 Uвх фазное – входное фазное напряжение,
 Uвых фазное – выходное фазное напряжение



Модель	Рмакс кВА	Частота Гц	Диапазон Uвх фазн.,В	Uвых фазн В (точность устанавл. потребителем)	Габариты мм	Вес Кг
СНО-500	0,5	50	140-260	220 (+ 1%, +3%, + 5%)	160x180x275	4
СНО-1000	1,0	50	140-260	220 (+ 1%, +3%, + 5%)	160x180x275	5
СНО-1500	1,5	50	140-260	220 (+ 1%, +3%, + 5%)	160x180x275	6
СНО-2000	2,0	50	140-260	220 (+ 1%, +3%, + 5%)	230x270x330	10
СНО-3000	3,0	50	140-260	220 (+ 1%, +3%, + 5%)	230x270x330	12
СНО-5000	5,0	50	140-260	220  (+ 1%, +3%, + 5%)	260x380x330	22
СНО-8000	8,0	50	164-260	220  (+ 1%, +3%, + 5%)	340x440x390	26
СНО-10000	10,0	50	164-260	220  (+ 1%, +3%, + 5%)	300x460x630	30
СНО-12000	12,0	50	176-264	220  (+ 1%, +3%, + 5%)	300x460x630	50
СНО-15000	15,0	50	176-264	220  (+ 1%, +3%, + 5%)	300x460x630	50
СНО-20000	20,0	50	176-264	220  (+ 1%, +3%, + 5%)	300x460x630	50
СНО-25000	25,0	50	176-264	220  (+ 1%, +3%, + 5%)	360x530x760	75

Рмакс – максимальная мощность нагрузки в кВА.



Защита от перегрузки	При превышении входного тока
Защита по верхнему пределу напряжения	при Uвых > 250 В
Защита по нижнему пределу напряжения	при Uвых < 180 В
Защита по температуре	При t > 85°C
Звуковая сигнализации	При выходе за установленные пределы по напряжению, току, температуре

Условия эксплуатации

Температура окружающей среды: от -5°С до + 40°С
Относительная влажность: до 90%.



---



Трехфазные стабилизаторы напряжения

Трехфазные стабилизаторы напряжения конструктивно состоят из трех однофазных блоков, соединенных по схеме «звезда» и работающие независимо по каждой фазе. Такая архитектура стабилизатора напряжения дает преимущества по эксплуатационным характеристикам, удобству перевозки и надежности.
   Мощность трехфазного стабилизатора находится как сумма мощностей однофазных блоков по каждой из фаз. В случае использования блоков равной мощности.
   Pстаб= Роднофазного х 3,00
   Входное напряжение трехфазного стабилизатора Uвх линейное = (Uвх фазное) х 1,73
   Выходное напряжение трехфазного стабилизатора Uвых линейное= (Uвых фазное) х 1,73
   Пример: Трехфазный стабилизатор напряжения мощностью 15 кВА конструктивно состоит из трех однофазных стабилизаторов «Протон» СНО-5000 мощностью по 5 кВА каждый,   Uвх линейное=242 - 450 В, Uвых линейное=380 В (+ 1%, +3%, + 5%)

Области применения стабилизатора напряжения

Стабилизатор напряжения «Протон» применяется для электропитания:

1. Осветительного оборудования
2. Станков с ЧПУ
3. Рентгеновского оборудования
4. Медицинского оборудования
5. Полиграфического оборудования
6. Телекоммуникационных систем
7. Котлов
8. Коттеджей
9. Соляриев
10. Кондиционеров
11. Систем безопасности и охранно-пожарной сигнализации
12. Кранового оборудования

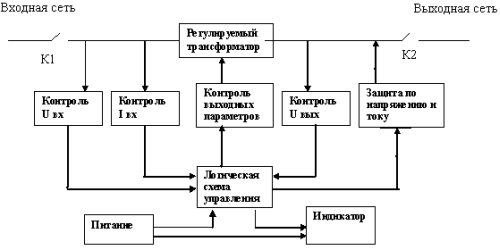

Функциональная схема стабилизатора напряжения «Протон» СН

Где: К1 – входной автоматический выключатель,
К2 – выходное реле защиты нагрузки.

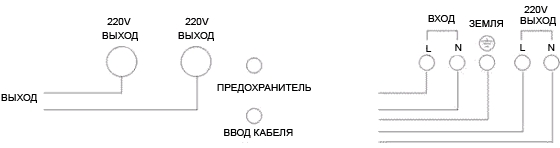

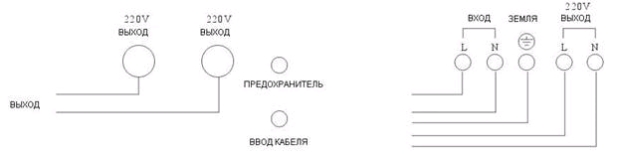

   Модели СНО-500…..СНО-2000                          Модели СНО-3000…..СНО-30000





Кнопки управления стабилизатором ЖК-дисплей; Включение стабилизатора / режим BY PASS; Кнопка установки точности  стабилизации (+/-1%;+/-3%;+/-5%); Кнопка установки времени задержки подключения нагрузки.

Показания жидкокристаллического дисплея стабилизатора

Дисплей стабилизатора напряжения Протон серии СНО состоит из:

• секции I (состояние нагрузки и параметров стабилизатора);
• секции II (цифровые значения входного напряжения, входного тока, выходного напряжения).

  Дисплей стабилизатора напряжения Протон серии СНО.



Показания секции I:  1 - отклонение параметров  2 - параметры в норме  3 - время задержки включения  4 - точность стабилизации  5 - звуковой сигнал  6 – доля загруженности стабилизатора

Показания секции II:  7 – входное напряжение, В  8 – входной ток, А  9 – выходное напряжение, В

Функции защиты

Стабилизатор оборудован защитой по превышению верхнего и нижнего предела выходного напряжения, перегреву и перегрузке.



Если выходное напряжение оказывается больше 250 В, раздается сигнал тревоги, активируется система защиты по напряжению, которая немедленно отключает нагрузку. На жидкокристаллическом дисплее отображается U-h. При понижении напряжения до нормального значения звуковой сигнал отключается, стабилизатор запускается и продолжает свою работу в обычном режиме.



Аналогичным образом система защиты по напряжению срабатывает при падении напряжения ниже значения в 180 В. При этом, на дисплее отображается U-L.



Если температура регулируемого автотрансформатора превысит значение 85 °C (при перегрузке стабилизатора), раздается сигнал тревоги и  включается система защиты по температуре, которая немедленно отключает нагрузку. При этом, на ЖК-экране отображается t. Когда температура понизится до нормального значения, звуковой сигнал отключается, стабилизатор включается и переходит в рабочий режим.



Если стабилизатор подключить к нагрузке, превышающей допустимый предел, звучит  сигнал тревоги и  включается система защиты по току, которая немедленно отключает нагрузку. Ниже показан ЖК-дисплей с полностью заполненной шкалой нагрузки. Чтобы стабилизатор перешел в нормальный рабочий режим, необходимо снять часть нагрузки и перезапустить устройство.



Стабилизаторы напряжения «Протон»-СНФ



Из-за невысокого качества электроснабжения в России электрооборудование нередко выходит из строя. Это связано с тем, что технические требования электроприборов зачастую не соответствуют реальным характеристикам сети. Например, установлено, что поломки компьютерной техники в 80% случаев вызваны перепадами напряжения в электросети. По этой же причине происходят сбои в работе станков с ЧПУ. Нестабильное напряжение также приводит к неисправностям электромоторов, насосов и различной бытовой техники.



Очевидно, что для обеспечения надежности и работоспособности электрооборудования необходимо повысить качество электропитания. Эта проблема легко решается с помощью микропроцессорного высокоточного стабилизатора напряжения с помехоподавляющим фильтром «Протон»-СНФ.



Стабилизатор «Протон»-СНФ используется для сбализации электропитания промышленного и бытового оборудования, мощных энергопотребляющих устройств. В состав прибора входят вольтодобавочный трансформатор, семисторный регулятор, сглаживающий дроссель, система фильтрации, система управления с обратной связью, два цифровых светодиодных индикатора. В процессе своей работы стабилизатор изменяет магнитные поля в вольтодобавочном трансформаторе с помощью управляемого микропроцессором регулятора напряжения.

Особенности стабилизатора напряжения «Протон» СНФ

1. Стабилизатор обеспечивает поддержания выходного напряжения 220В в пределах +/-1%-3%-5% в зависимости от входного напряжения.
2. Выходное напряжение стабилизатора 220В, по желанию потребителя может корректироваться в пределах +/-10В.
3. В стабилизаторе используется микропроцессорная схема управления, контролирующая входное и выходное напряжение, ток нагрузки, температуру трансформаторов стабилизатора.
4. Стабилизация выходного напряжения выполняется без коммутации нагрузки.
5. Цифровые светодиодные индикаторы отображают выходное напряжение и ток. При выходе параметров сети за границы работы стабилизатора включается индикация аварии и звучит звуковой сигнал.
6. Автоматический стабилизатор напряжения имеет функцию плавного пуска.
7. Стабилизатор оборудован режимом "BY PASS".

Преимущества прибора

1. Высокая точность стабилизации – 1%.
2. Высокая скорость реагирования. Высокоточному стабилизатору напряжения требуется минимальное количество времени, чтобы отработать колебания входного напряжения. Время реагирования стабилизатора составляет 40 мс, поэтому данный вид стабилизатора хорошо подходит для промышленного и бытового оборудования, для эл/сетей с частыми и большими скачками напряжениями.
3. Помехоподавляющие функции. Это одна из самых уникальных характеристик данного стабилизатора напряжения. Помехоподавляющая функция стабилизатора напряжения заключается в способности фильтровать помехи двумя способами. Происходит так называемая двусторонняя фильтрация помех – на входе и выходе. Фильтр также поглощает помехи высокочастотных импульсов, порождаемых мощной электросетью, вплоть до ударов молнии.
4. Основные элементы конструкции стабилизатора напряжения: трансформатор, семисторный регулятор и сглаживающий дроссель. Именно через них прокачивается вся энергия системы. Указанные элементы относятся к разряду конструктивно простых и надежных до безобразия. Движущихся элементов и, следовательно, механического износа «Протон»-СНФ в конструкции не имеет. Таким образом, в самом своем принципе система очень надежная. При ее грамотной реализации и верном подборе запаса мощности под объект, стабилизатор надежно прослужит десятки лет без обслуживания.
5. Наличие защиты от перенапряжения, от перегрузки по току, от помех.
6. Совместимость с различным типом нагрузок. Стабилизатор может работать с любым типом нагрузки: активной, емкостной, реактивной.
7. Включение с нагрузкой. Стабилизатор можно включать как при нулевой нагрузке, так и при полной за счет имеющейся функции плавного пуска.
8. Работа после дизель-генератора. Высокоточный стабилизатор напряжения можно устанавливать после дизель-генератора. При этом для корректной работы стабилизатора требуются следующие условия:
   • Номинальная мощность генераторной установки должна быть равной или превышать мощность стабилизатора.
   • Частота тока должна колебаться в пределах 48~52 Гц.

Технические характеристики

Модель	Рмах кВА	Ток А	Частота Гц	Uвх В	Uвых В	Габариты мм	Вес Кг
СНФО-1	1	4.5	50 + 4%	176-264	220 +1%-3%-5%	165х280х330	10
СНФО-2	2	9	50 + 4%	176-264	220 +1%-3%-5%	165х280х365	12
СНФО-3	3	13.5	50 + 4%	176-264	220 +1%-3%-5%	230х360х410	15
СНФО-5	5	22.5	50 + 4%	176-264	220 +1%-3%-5%	240х430х425	25
СНФО-10	10	45	50 + 4%	176-264	220 +1%-3%-5%	300х470х630	55
СНФО-15	15	68	50 + 4%	176-264	220 +1%-3%-5%	300х470х630	60
СНФО-20	20	90	50 + 4%	176-264	220 +1%-3%-5%	300х470х630	65
СНФО-30	30	136	50 + 4%	176-264	220 +1%-3%-5%	330х500х660	75
Скорость начала регулирования Uвых. при отклонении Uвх						40 мс
Время задержки включения (плавный пуск)						5 сек.
КПД						97 %

Условия эксплуатации

Относительная влажность	< 95 %
Температура окружающей среды	от 0°С до + 45°С

Защитные функции

Виды защит	от перенапряжения, от  перегрузки по току, от  помех
Защита по нижнему пределу напряжения	при Uвых < 170 В±4 В
Перегрузочная способность по току	5 кратное превышение тока в течение 1сек
Защита от импульсных помех	При входном импульсе 3000 В, 75 uS, остаточный импульс на выходе < 30 В



Трехфазные стабилизаторы напряжения «Протон»-СНФ конструктивно состоят из трех однофазных стабилизаторов, соединенных по схеме «звезда» и работающие независимо по каждой из фаз.



Мощность трехфазного стабилизатора = (Рмах однофазного) х 3,00
Входное напряжение трехфазного стабилизатора Uвх линейное = (Uвх фазное) х 1,73
Выходное напряжение трехфазного стабилизатора Uвых линейное= (Uвых фазное) х 1,73

Области применения стабилизатора напряжения

Стабилизатор напряжения «Протон»-СНФ применяется для электропитания:

• Станков с ЧПУ
• Рентгеновского оборудования
• Медицинского оборудования
• Полиграфического оборудования
• Телекоммуникационных систем
• Котлов
• Коттеджей
• Соляриев
• Кондиционеров
• Систем безопасности и охранно-пожарной сигнализации
• Кранового оборудования

Функциональная схема стабилизатора напряжения «Протон»-СНФ

Буквой «К» обозначен переключатель вкл.-выкл. «J» - реле, которое обеспечивает автоматическое отключение напряжение в случаях аварийной работы, перенапряжения, сильного понижения напряжения, перегрузки, короткого замыкания. «T» - электромагнитный стабилизатор напряжения. «L» и двухсторонний тиристорный регулятор «V» образуют датчик распределения энергии, «L1» и «С1» образуют 3-х кратный волновой фильтр, а «L2» и «С2» образуют 5-и кратный  волновой фильтр, такая схема обеспечивает эффективное помехоподавление на выходе.

Подключение стабилизатора напряжения

                СНФО-1….СНФО-2                                       СНФО-3……СНФО-30



Примечание. Соединяющий кабель должен соответствовать требованиям инструкции по эксплуатации: сечение кабеля для однофазного стабилизатора должно быть не менее 1 см2 на каждые 1000 ВА.



---



Трехфазные электродинамические стабилизаторы напряжения ORTEA от 2 кВА до 450 кВА

Основные отличия стабилизаторов напряжения представленных на Российском рынке.

Итальянские стабилизаторы ORTEA

1.   Качественные, надёжные стабилизаторы, произведённые по европейским стандартам.
2.   Плавное регулирование выходного напряжения и высокая точность, являются важным преимуществом перед ступенчатыми стабилизаторами напряжения.
3.   Перегрузочная способность 200% в течении 2 мин.
4.   Оснащены автоматическим транзитом, имеют аварийный звуковой сигнал.
5.   Температурный режим -15 +45С.
6.   Трёхфазные модели выполнены в одном корпусе с независимой регулировкой по фазам.

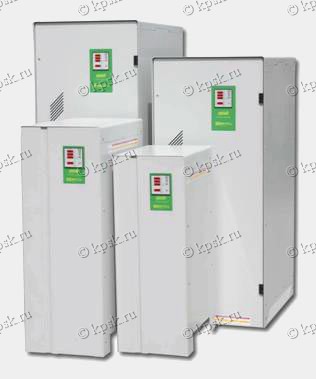

Стабилизаторы напряжения серии ORION

•   Трёхфазные стабилизаторы напряжения Orion выпускаются в диапазоне мощностей 5 кВА … 450 кВА. со следующими вариантами стабилизации входного напряжения: ±15%, ±20%, ±25%, ±30%, -20%/+10%, -25%/+15%, -30%/+15%, -35%/+15%, а также -45%/+15%, при этом точность выходного напряжения составляет 1%.
•   Выпускаются модели с двумя видами регулирования напряжения, по среднефазному значению (серия Orion A), и с независимой регулировкой по каждой фазе (серия Orion Y). Orion А используются для питания трехфазных нагрузок без использования нулевого проводника. В то же время Orion Y (с независимой регулировкой по каждой фазе) используются для несеметричных нагрузок с возможностью 100% перекоса.
•   Модели с маркировкой "-15" при подключении ± 20% выдают на выходе 220 ± 5% при входном фазном напряжении от 165 до 275 В с учётом небольшой потери мощности в крайних положениях. Стабилизаторы с маркировкой "-10/20" при подключении +15%-30% выдают на выходе 220 ± 5% при входном напряжении от 145 до 265 В.
•   На передней панели старших моделей стабилизаторов Orion расположен цифровой мультиметр, отображающий фазное и линейное выходное напряжение, активную и реактивную мощность, cosФ, частоту и др.
•   Стабилизаторы серии Orion оснащены автоматическим переходом в транзит и аварийным звуковым сигналом перегрузки стабилизатора. В электронной цепи стабилизаторов установлены предохранители, логическое управление создано на микропроцессоре.

Технические характеристики стабилизаторов напряжения серии ORION

Частота, Гц	47 / 65 Гц
Допустимое изменение нагрузки, %	0 ... 100%
Допустимая несбалансированность нагрузки, %	до 50 (серия A)до 100 (серия Y)
Увеличение КНИ входного напряжения, %	< 0.2
Охлаждение	Маломощная вентиляция
Рабочая температура, °С	-15 ... +45°С
Температура хранения, °С	-20 ... +60°С
Относительная влажность, %	95%
Перегрузочная способность, %	200% в течение 2 мин
Цвет корпуса	RAL 7035
Защита	IP 21

  Технические характеристики устройств могут быть изменены заводом-изготовителем в связи с производственной необходимостью или по специальным требованиям Заказчиков.

Стабилизаторы напряжения серии ORION (3ф, электродинамические) с регулировкой по среднефазному выходному напряжению

Модельный ряд (кВА) в зависимости от диапазон изменения Uвх. (±%)
±15%	±20%	±25%	±30%	-25%+15%	-35%+15%	-45%+15%
5 кВА	4 кВА	3 кВА	2 кВА	4 кВА	3 кВА	2 кВА
10 кВА	7 кВА	4 кВА	3 кВА	7 кВА	4 кВА	3 кВА
15 кВА	10 кВА	7 кВА	4 кВА	10 кВА	7 кВА	4 кВА
20 кВА	15 кВА	10 кВА	7 кВА	15 кВА	10 кВА	7 кВА
30 кВА	20 кВА	15 кВА	10 кВА	20 кВА	15 кВА	10 кВА
45 кВА	30 кВА	20 кВА	15 кВА	30 кВА	20 кВА	15 кВА
60 кВА	45 кВА	30 кВА	20 кВА	45 кВА	30 кВА	20 кВА
75 кВА	60 кВА	45 кВА	30 кВА	60 кВА	45 кВА	30 кВА
105 кВА	75 кВА	60 кВА	45 кВА	75 кВА	60 кВА	45 кВА
135 кВА	105 кВА	75 кВА	60 кВА	105 кВА	75 кВА	60 кВА
175 кВА	135 кВА	105 кВА	75 кВА	135 кВА	105 кВА	75 кВА
230 кВА	175 кВА	135 кВА	105 кВА	175 кВА	135 кВА	105 кВА
300 кВА	230 кВА	175 кВА	135 кВА	230 кВА	175 кВА	135 кВА
450 кВА	300 кВА	230 кВА	175 кВА	300 кВА	230 кВА	175 кВА

Стабилизаторы напряжения серии ORION (3ф, электродинамические) с независимой регулировкой по каждой фазе

Модельный ряд (кВА) в зависимости от диапазон изменения Uвх. (±%)
±15%	±20%	±25%	±30%	-25%+15%	-35%+15%	-45%+15%
5 кВА	4 кВА	3 кВА	2 кВА	4 кВА	3 кВА	2 кВА
10 кВА	7 кВА	4 кВА	3 кВА	7 кВА	4 кВА	3 кВА
15 кВА	10 кВА	7 кВА	4 кВА	10 кВА	7 кВА	4 кВА
20 кВА	15 кВА	10 кВА	7 кВА	15 кВА	10 кВА	7 кВА
30 кВА	20 кВА	15 кВА	10 кВА	20 кВА	15 кВА	10 кВА
45 кВА	30 кВА	20 кВА	15 кВА	30 кВА	20 кВА	15 кВА
60 кВА	45 кВА	30 кВА	20 кВА	45 кВА	30 кВА	20 кВА
75 кВА	60 кВА	45 кВА	30 кВА	60 кВА	45 кВА	30 кВА
105 кВА	75 кВА	60 кВА	45 кВА	75 кВА	60 кВА	45 кВА
135 кВА	105 кВА	75 кВА	60 кВА	105 кВА	75 кВА	60 кВА
175 кВА	135 кВА	105 кВА	75 кВА	135 кВА	105 кВА	75 кВА
230 кВА	175 кВА	135 кВА	105 кВА	175 кВА	135 кВА	105 кВА
300 кВА	230 кВА	175 кВА	135 кВА	230 кВА	175 кВА	135 кВА
450 кВА	300 кВА	230 кВА	175 кВА	300 кВА	230 кВА	175 кВА

Стабилизаторы напряжения серии ORION ±15% / ±20%

Модель	Номинальная мощность, кВА	U вх. ±20% ±15%,В	Макс.I вх., А	U вых. ±0.5%, В	Ном. I вых., А	КПД, %	Скорость рег-ки, мс/В	Габариты (Ш * Г * В), мм	Вес, кг
Y4-20	4	400	7	400	6	>95	12	360 * 520 * 1000	82
Y5-15	5		8		7		16
Y7-20	7	400	13	400	10	>96	12	360 * 520 * 1000	82
Y10-15	10		16		14		16
Y10-20	10	400	17	400	14	>97	12	360 * 520 * 1000	109
Y15-15	15		25		21		16
Y15-20	15	400	26	400	21	>98	12	405 * 670 * 1150	145
Y20-15	20		33		28		16
Y20-20	20	400	36	400	29	>98	12	405 * 670 * 1150	170
Y30-15	30		50		43		16
Y30-20	30	400	54	400	43	>98	12	405 * 670 * 1150	190
Y45-15	45		76		65		16
Y45-20	45	400	81	400	65	>98	14	605 * 850 * 1450	320
Y60-15	60		102		87		18
Y60-20	60	400	107	400	86	>98	14	605 * 850 * 1450	380
Y75-15	75		126		108		18
Y75-20	75	400	135	400	108	>98	14	605 * 850 * 1650	460
Y105-15	105		176		152		18
Y105-20	105	400	187	400	150	>98	14	605 * 850 * 1650	507
Y135-15	135		229		135		18
Y135-20	135	400	244	400	195	>98	14	605 * 850 * 1650	800
Y175-15	175		297		253		18
Y175-20	175	400	316	400	253	>98	14	1210 * 850 * 1700	1100
Y230-15	230		390		332		18
Y230-20	230	400	415	400	332	>98	14	1210 * 850 * 1700	1200
Y300-15	300		509		433		18
Y300-20	300	400	542	400	433	>98	14	1815 * 850 * 1700	1500
Y450-15	450		765		650		18

Стабилизаторы напряжения серии ORION Y ±30%, ±25%

Модель	Номинальная мощность, кВА	U вх. ±30% ±25%,В	Макс.I вх., А	U вых. ±0.5%, В	Ном. I вых., А	КПД, %	Скорость рег-ки, мс/В	Габариты (Ш * Г * В), мм	Вес, кг
Y2-30	2	400	4	400	3	>96	8	360 * 520 * 1000	82
Y3-25	3		6		4		10
Y3-30	3	400	6	400	4	>96	8	360 * 520 * 1000	82
Y4-25	4		8		6	>96	10
Y4-30	4	400	8	400	6	>97	8	360 * 520 * 1000	109
Y7-25	7		13		10	>98	10
Y7-30	7	400	14	400	10	>98	8	405 * 670 * 1150	109
Y10-25	10		19		14		10
Y10-30	10	400	20	400	14	>98	8	405 * 670 * 1150	170
Y15-25	15		29		22		10
Y15-30	15	400	31	400	22	>98	8	405 * 670 * 1150	190
Y20-25	29		38		29		10
Y20-30	20	400	41	400	29	>98	9	605 * 850 * 1450	320
Y30-25	30		57		43		11
Y30-30	30	400	61	400	43	>98	9	605 * 850 * 1450	380
Y45-25	45		86		65		11
Y45-30	45	400	93	400	65	>98	9	605 * 850 * 1650	460
Y60-25	60		115		86		11
Y60-30	60	400	123	400	87	>98	9	605 * 850 * 1650	507
Y75-25	75		144		108		11
Y75-30	75	400	154	400	108	>98	9	605 * 850 * 1650	800
Y105-25	105		203		152		11
Y105-30	105	400	217	400	152	>98	9	1210 * 850 * 1700	1100
Y135-25	135		260		195		11
Y135-30	135	400	278	400	195	>98	9	1210 * 850 * 1700	1200
Y175-25	175		337		253		11
Y175-30	175	400	361	400	253	>98	9	1815 * 850 * 1700	1500
Y230-25	230		443		332		14

Стабилизаторы напряжения серии ORION +15%/-25%

Модель	Номинальная мощность, кВА	U вх. +15%/-25%,В	Макс.I вх., А	U вых. ±0.5%, В	Ном. I вых., А	КПД, %	Скорость рег-ки, мс/В	Габариты (Ш * Г * В), мм	Вес, кг
Y4-15/25	4	400	8	400	6	>94	12	360 * 520 * 1000	92
Y7-15/25	7	400	13	400	10	>95	12	360 * 520 * 1000	92
Y10-15/25	10	400	19	400	14	>96	12	360 * 520 * 1000	119
Y15-15/25	15	400	27	400	22	>97	12	605 * 850 * 1450	210
Y20-15/25	20	400	39	400	29	>97	12	405 * 670 * 1150	180
Y30-15/25	30	400	57	400	43	>97	12	405 * 670 * 1150	210
Y45-15/25	45	400	87	400	65	>97	14	605 * 850 * 1450	340
Y60-15/25	60	400	116	400	87	>97	14	605 * 850 * 1450	400
Y75-15/25	75	400	144	400	108	>97	14	605 * 850 * 1650	480
Y105-15/25	105	400	202	400	152	>97	14	605 * 850 * 1650	527
Y135-15/25	135	400	260	400	195	>97	14	605 * 850 * 1650	900
Y175-15/25	175	400	337	400	253	>97	14	1210 * 850 * 1700	1100
Y230-15/25	230	400	443	400	332	>97	14	1210 * 850 * 1700	1200
Y300-15/25	300	400	578	400	433	>97	14	1815 * 850 * 1700	1500

Стабилизаторы напряжения серии ORION -35% / +15%

Модель	Номинальная мощность, кВА	U вх. -35% / +15%	Макс.I вх., А	U вых. ±0.5%, В	Ном. I вых., А	КПД, %	Скорость рег-ки, мс/В	Габариты (Ш * Г * В), мм	Вес, кг
Y3-15/35	3	400	7	400	4	>94	10	360 * 520 * 1000	92
Y4-15/35	7	400	13	400	10	>95	12	360 * 520 * 1000	92
Y7-15/35	7	400	15	400	10	>96	10	360 * 520 * 1000	119
Y10-15/35	10	400	21	400	14	>97	10	405 * 670 * 1150	155
Y15-15/35	15	400	33	400	22	>97	10	405 * 670 * 1150	180
Y20-15/35	20	400	22	400	29	>97	10	405 * 670 * 1150	210
Y30-15/35	30	400	66	400	43	>97	11	605 * 850 * 1450	340
Y45-15/35	45	400	100	400	65	>97	11	605 * 850 * 1450	400
Y60-15/35	60	400	133	400	87	>97	11	605 * 850 * 1650	480
Y75-15/35	75	400	166	400	108	>97	11	605 * 850 * 1650	527
Y105-15/35	105	400	234	400	152	>97	11	605 * 850 * 1650	900
Y135-15/35	135	400	300	400	195	>97	11	1210 * 850 * 1700	1100
Y175-15/35	175	400	389	400	253	>97	11	1210 * 850 * 1700	1200
Y230-15/35	230	400	511	400	322	>97	11	1815 * 850 * 1700	1500

Стабилизаторы напряжения серии ORION +15% / -45%

Модель	Номинальная мощность, кВА	U вх. +15% / -45%	Макс.I вх., А	U вых. ±0.5%, В	Ном. I вых., А	КПД, %	Скорость рег-ки, мс/В	Габариты (Ш * Г * В), мм	Вес, кг
Y2-15/45	2	400	5	400	3	>94	8	360 * 520 * 1000	92
Y3-15/45	3	400	8	400	4	>95	8	360 * 520 * 1000	92
Y4-15/45	4	400	10	400	6	>95	8	360 * 520 * 1000	119
Y7-15/45	7	400	18	400	10	>97	8	405 * 670 * 1150	155
Y10-15/45	10	400	25	400	14	>97	8	405 * 670 * 1150	180
Y15-15/45	15	400	39	400	22	>97	10	405 * 670 * 1150	210
Y20-15/45	20	400	52	400	29	>97	9	605 * 850 * 1450	340
Y30-15/45	30	400	79	400	43	>97	9	605 * 850 * 1450	400
Y45-15/45	45	400	118	400	65	>97	9	605 * 850 * 1650	480
Y60-15/45	60	400	158	400	87	>97	9	605 * 850 * 1650	527
Y75-15/45	75	400	196	400	108	>97	9	605 * 850 * 1650	900
Y105-15/45	105	400	276	400	152	>97	9	1210 * 850 * 1700	1100
Y135-15/45	135	400	354	400	195	>97	9	1210 * 850 * 1700	1200
Y175-15/45	175	400	460	400	254	>97	9	1815 * 850 * 1700	1500

• Оборудование
• Заказать счёт
• О фирме
• Сервис
• Новости
• Контакты

Промышленное оборудование.
