Электросчетчики - счетчики электроэнергии, приборы учета.


Счетчики электроэнергии

Продажа со склада (СПб, Москва, Челябинск, Ростов-на-Дону) от производителя, производство на заводах-изготовителях и поставки
Цены, наличие или сроки поставки по электросчетчикам - счетчикам электроэнергии уточняйте у менеджеров


Однофазные электросчетчики

Однофазные однотарифные электросчетчики

Однофазный счетчик электроэнергии ЦЭ6807П

Однофазный счетчик электроэнергии ЦЭ6807П

 Новый счетчик электроэнергии ЦЭ6807П класса точности 1,0 или 2,0 с шунтом в качестве датчика тока.
 Измерение и учет активной электроэнергии в однофазных двухпроводных цепях переменного тока путем непосредственного подключения.



Однофазный счетчик электроэнергии ЦЭ6807Б

Однофазный счетчик электроэнергии ЦЭ6807Б

Измерение и учет электроэнергии в бытовом и производственном секторах.
— Класс точности: 1,0; 2,0
— Номинальное напряжение: 220В
— Номинальный ток: 5А; 10А
— Число тарифов: 1; 2
— Телеметрический канал
 Базовая модель. Самый надежный бытовой счетчик электроэнергии, получивший широкое распространение на территории России и СНГ. Гарантийный срок - 5 лет. Межповерочный интервал - 16 лет.



Счетчик электроэнергии СЕ101

Счетчик электроэнергии СЕ101

ТУ 4228-054-22136119-2005 Первый электросчетчик серии «CE».
Обладает всеми преимуществами средств учета электроэнергии серии «СЕ».
Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт.
Счетчик электроэнергии СЕ101 выпускается в 2-х корпусных исполнениях: S6 и R5.
- Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
- Сертифицирован и внесен в Государственный реестр средств измерений РФ

Особенности электросчетчика СЕ101:
- Малое собственное энергопотребление
- Наличие стандартного и оптического телеметрического выхода
- Световой индикатор работы
- Наличие в электросчетчиках механического или электронного сумматора.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Характеристики надежности электросчетчика СЕ101
- Минимальная наработка на отказ — 160 000 часов
- Межповерочный интервал — 16 лет
- Средний срок службы — 30 лет



Счетчик электроэнергии СЕ200

Счетчик электроэнергии СЕ200

Особенности электросчетчика СЕ200
- Повышенная защита от хищений
- Два измерительных элемента
- Малое собственное энергопотребление
- Наличие стандартного и оптического телеметрического выхода
- Световой индикатор работы
- Наличие в счетчике механического или электронного сумматора
- Устойчивость к климатическим, механическим и электромагнитным воздействиям

Характеристики надежности электросчетчика СЕ200
- Минимальная наработка на отказ — 160 000 часов
- Межповерочный интервал — 16 лет
- Средний срок службы — 30 лет

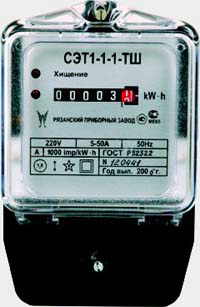

Счетчик электроэнергии СЭТ1

Счетчик электроэнергии СЭТ1

 Занесены в Государственный реестр средств измерений под № 13677-06
 Счетчики соответствуют требованиям ГОСТ Р 52320 (МЭК 62 052-11:2003) и предназначены для коммерческого учета активной энергии в однофазных двухпроводных цепях переменного тока.
 Счётчики изготавливаются в следующих исполнениях:
- СЭТ1-1-Ш- с электроизмерительным шунтом, класс точности 2,0
- (СЭТ1-1-1-Ш) - с электроизмерительным шунтом, класс точности 1,0
- СЭТ1-1-1-ТШ - с электроизмерительным шунтом и трансформатором тока, класс точности 1,0
 Счётчики СЭТ1 могут использоваться в качестве телеметрического датчика мощности информационно-измерительных систем автоматического учёта энергопотребления.
 Электрическая схема разработана на основе БИС AD7755 фирмы ANALOG DEVICES.
 Печатная плата выполнена с использованием безвыводных радиоэлементов (ЧИП-монтаж) на импортной линии Голландского производства.
 В качестве подстроечных элементов используется "джамперное поле".

 Конструктивно счетчики изготовлены из ударопрочной, негорючей, экологически чистой, обеспечивающей длительную эксплуатацию (в том числе прозрачность верхней крышки) пластмассы.
 Контактная группа (клеммные зажимы счетчика) выполнена из латуни методом литья или фрезерования.
 Счетный механизм имеет двойной защитный экран (сталь+пермоллой), стопор обратного хода, направляющие, поддерживающие ось счетных барабанчиков, поджимную пружину оси из бериллиевой бронзы.



Технические характеристики электросчетчика СЭТ1

Класс точности

1.0/2.0

Номинальное напряжение, В

220

Базовый и максимальный ток, А

5-50

Порог чувствительности, Вт, не более

2,75/5,5

Передаточное число (А) основного передающегоустройства, имп/кВт*ч

6400

Длительность импульсов основного передающегоустройства, с, не менее

0.12

Полная потребляемая мощность, Вт, не более

2

Диапазон рабочих температур, °С

-40...+55

Габаритные размеры, мм

185х109х70

Масса, кг, не более

0.62

Средняя наработка до отказа, час

140000

Межповерочный интервал, лет

16

Средний срок службы, лет

30



Счетчик электроэнергии СЭО-1.12

Счетчик электроэнергии СЭО-1.12

Назначение электросчетчика СЭО-1.12
 Учет активной электрической энергии переменного тока частотой 50 Гц в двухпроводных сетях. Счетчики изготавливаются по технологии поверхностного монтажа на современном оборудовании с применением элементной базы ведущих мировых производителей. Счетчики СЭО-1.12 при изменении фазировки в цепи нагрузки работают только в сторону увеличения показаний.
 В счетчиках обеспечивается требуемая погрешность измерения энергии при наличии в цепи нагрузки постоянной составляющей.
 Энергопотребление отображается на жидкокристаллическом индикаторе (ЖКИ) или электромеханическом отсчетном устройстве (ОУ), защищенном от электромагнитных воздействий. Наличие телеметрического выхода позволяет использовать счетчики СЭО-1.12 в составе любых автоматизированных системах учета.

Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ИЛГШ.411152.120 ТУ.
- Сертификат соответствия № РОСС RU .АЯ74.В07965.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №17701.
Технические особенности электросчетчика СЭО-1.12
- Электромеханическое отсчетное устройство или жидкокристаллический индикатор отображают количество потребляемой энергии в кВт · ч с точностью до сотых долей
- Светодиодная индикация наличия тока в цепи нагрузки, при этом частота погасания светодиода пропорциональна уровню энергопотребления
- В счетчиках применены отсчетные устройства (ОУ) со стопором обратного хода и защитой от электромагнитных воздействий, превышающих требования ГОСТ 30207-94
- Счетчики оснащены телеметрическим выходом, обеспечивающим передачу по двухпроводной линии связи информации об энергопотреблении в систему дистанционного сбора данных
- При производстве печатных плат используется SMD -монтаж



Счетчик электроэнергии СЭО-1.14

Счетчик электроэнергии СЭО-1.14

Назначение электросчетчика СЭО-1.14
 Учет активной электрической энергии переменного тока частотой 50 Гц в двухпроводных сетях. Счетчики изготавливаются по технологии поверхностного монтажа на современном оборудовании с применением элементной базы ведущих мировых производителей. Счетчики СЭО-1.14 при изменении фазировки в цепи нагрузки работают только в сторону увеличения показаний.
 В счетчиках обеспечивается требуемая погрешность измерения энергии при наличии в цепи нагрузки постоянной составляющей.
 Энергопотребление отображается электромеханическом отсчетном устройстве (ОУ), защищенном от электромагнитных воздействий. Наличие телеметрического выхода позволяет использовать счетчики СЭО-1.14 в составе любых автоматизированных системах учета.

Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ИЛГШ.411152.133 ТУ.
- Сертификат соответствия № РОСС RU .АЯ74.В09399.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №20091.
Технические особенности электросчетчика СЭО-1.14
-Счетчики имеют два устройства для измерения тока – в фазной и нулевой линиях подключения, что обеспечивает учет энергии при наличии тока в одной или двух линиях, причем учет ведется по той линии, где потребление больше.
- Электромеханическое отсчетное устройство отображает количество потребляемой энергии в кВт · ч с точностью до сотых долей
- В счетчиках применены отсчетные устройства (ОУ) со стопором обратного хода и защитой от электромагнитных воздействий, превышающих требования ГОСТ 30207-94
- Светодиодная индикация наличия тока в цепи нагрузки, при этом частота погасания светодиода пропорциональна уровню энергопотребления
- Счетчики оснащены телеметрическим выходом, обеспечивающим передачу по двухпроводной линии связи информации об энергопотреблении в систему дистанционного сбора данных
- При производстве печатных плат используется SMD -монтаж



Счетчик электроэнергии СЭО-1.15

Счетчик электроэнергии СЭО-1.15

Назначение электросчетчика СЭО-1.15
 Учет активной электрической энергии переменного тока частотой 50 Гц в двухпроводных сетях. Счетчики изготавливаются по технологии поверхностного монтажа на современном оборудовании с применением элементной базы ведущих мировых производителей. Счетчики СЭО-1.15 при изменении фазировки в цепи нагрузки работают только в сторону увеличения показаний.
 В счетчиках обеспечивается требуемая погрешность измерения энергии при наличии в цепи нагрузки постоянной составляющей.
  Энергопотребление отображается на жидкокристаллическом индикаторе (ЖКИ) или электромеханическом отсчетном устройстве (ОУ), защищенном от электромагнитных воздействий. Наличие телеметрического выхода позволяет использовать счетчики СЭО-1.15 в составе любых автоматизированных системах учета.

Нормативно-правовое обеспечение
- Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ИЛГШ.411152.135ТУ.
- Сертификат соответствия № РОСС RU .АЯ74.В13119.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №2215
Технические особенности электросчетчика СЭО-1.15
- Электромеханическое отсчетное устройство или жидкокристаллический индикатор отображают количество потребляемой энергии в кВт · ч с точностью до сотых долей
- Светодиодная индикация наличия тока в цепи нагрузки, при этом частота погасания светодиода пропорциональна уровню энергопотребления
- В счетчиках применены отсчетные устройства (ОУ) со стопором обратного хода и защитой от электромагнитных воздействий, превышающих требования ГОСТ 30207-94
- Счетчики оснащены телеметрическим выходом, обеспечивающим передачу по двухпроводной линии связи информации об энергопотреблении в систему дистанционного сбора данных
- При производстве печатных плат используется SMD -монтаж



Счетчик электроэнергии СЭО-1.16

Счетчик электроэнергии СЭО-1.16

Назначение электросчетчика СЭО-1.16
 Счетчики предназначены для учета активной энергии в двухпроводных сетях переменного тока частотой 50 Гц , для передачи по линиям электрической сети информативных данных на диспетчерский пункт информационно-изме­рительной системы регистрации потребления электрической энергии (АИИС КУЭ).
Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ИЛГШ.411152.001 ТУ.
- Сертификат соответствия № РОСС RU .АЯ74.В11072.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №22770.

Технические особенности электросчетчика СЭО-1.16
- Последовательный интерфейс PLC.
- Импульсный выход (оптопорт).
- Электромеханическое отсчетное устройство отображает количество потребляемой энергии в кВт · ч с точностью до сотых долей.
- В счетчиках применены отсчетные устройства (ОУ) со стопором обратного хода и защитой от электромагнитных воздействий, превышающих требования ГОСТ 30207-94.
- Светодиодная индикация наличия тока в цепи нагрузки, при этом частота погасания светодиода пропорциональна уровню энергопотребления.

Счетчик электроэнергии СЭО-1.18

Счетчик электроэнергии СЭО-1.18

Назначение электросчетчика СЭО-1.18
 Предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока частотой 50 Гц, а также для передачи по линиям связи информативных данных на диспетчерский пункт информационно-изме­рительной системы регистрации потребления электрической энергии.
Нормативно-правовое обеспечение
- Соответствие ГОСТ
- Сертификат соответствия
- Сертификат об утверждении типа средств измерений

 Технические особенности электросчетчика СЭО-1.18
 Электромеханическое отсчетчное устройство или жидкокристаллический индикатор или отображают количество потребляемой энергии в кВт · ч с точностью до сотых долей. Светодиодная индикация наличия тока в цепи нагрузки, при этом частота погасания светодиода пропорциональна уровню энергопотребления. Для использования в составе автоматизированных систем энергоучета в счетчиках предусмотрен импульсный выход, гальванически развязанный от сети. В качестве датчика тока используется трансформатор тока или шунт.

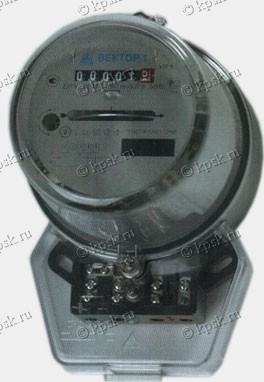

Счетчик электрической энергии однофазный индукционный "ВЕКТОР-1"

Электросчетчик однофазный индукционный ВЕКТОР 1

Назначение счетчика однофазного индукционного электрической энергии "ВЕКТОР-1"

  Однофазные индукционные электросчетчики ВЕКТОР-1, изготовляемые по ГОСТ Р 52321-2005, предназначены для учета активной энергии в однофазных сетях переменного тока номинальной частотой 50 (60) Гц, для работы в закрытом помещении в диапазоне температур от минус 200С до плюс 600С и относительной влажности воздуха не более 80% при температуре 250С.
  Степень защиты от проникновения воды и пыли соответствует IР51.

  Счётчик электроэнергии изготавливается с реверсивным счетным механизмом или со стопором обратного хода, с магнитной или камневой нижней опорой. Условное обозначение варианта изготовления этих узлов указано на щитке счетчика.

  Расход электроэнергии учитывается в целых киловатт-часах (kW/h) по пяти цифрам барабанов, расположенных слева от запятой. Цифра на барабане справа от запятой показывает десятые доли киловатт-часа.


Отличительные особенности электросчетчика "ВЕКТОР-1"

  •   Первый российский счетчик, имеющий магнитный подвес, способствующий вращению оси диска без трения, что обеспечивает стабильную и надежную работу на протяжении всего срока службы.
  •   По точности учета электроэнергии счетчик соответствует классу точности 2.0.. Технологический запас по точности измерений составляет 50%.
  •   Конструкция счетчика обеспечивает защиту от проникновения воды и пыли, и удовлетворяет степени защиты IP51 по ГОСТ Р 52320-2005.
  •   Максимальный ток- 400%, 600% базового тока.
  •   Самоход отсутствует при любом напряжении от 80% до 110% номинального значения при отсутствии тока в цепи тока.
  •   Допускаемая основная погрешность нормируется в диапазоне от 5% (10% при cos=0,5) базового тока до максимального.
  •   Расход энергии учитывается в целях киловатт-часах по пяти цифрам барабанов в окне щитка счетного механизма, расположенных слева от запятой. Цифра в окне, расположенном справа от запятой и окаймленной иным цветом, показывает доли киловатт-часа (kW/h)
  •   Электросчетчик изготавливается со стопором обратного хода или с реверсивным счетным механизмом для предотвращения уменьшения показаний счетного механизма. Обозначения стопора или реверсивного счетного механизма указано на щитке счетчика.
  •   Прозрачная клеммная крышка позволяет контролировать правильность подключения.
  •   Клеммная колодка счетчика имеет предподготовку для телеметрического выхода для использования в системах АИИС КУЭ.

Технические характеристики счетчика электроэнергии однофазного индукционного "ВЕКТОР-1"

Класс точности 2
Номинальное напряжение, В 220; 230
Базовый ток (Iб), А 5; 10
Частота сети, Гц 50 (60)
Максимальный ток, % от базового 400; 600
Потребляемая мощность, не более:
  полная (активная) в цепи напряжения, В/А (Вт)
  полная в цепи тока, ВА

4.5 (1.0)
0.3
Масса счетчика, не более, кг 1.5
Стартовый ток 0.005 Iб
Межповерочный интервал, лет 16
Средняя наработка до отказа, час., не менее 141000
Средний срок службы, лет, не менее 32
Гарантийный срок, лет 2


Комплектность однофазного индукционного электросчетчики ВЕКТОР 1

Счётчик 1 шт.
Крышка зажимов 1 шт.
Коробка упаковочная 1 шт.
Паспорт 1 экз.



  По заявке энергосбытовых организаций, осуществляющих техническое обслуживание, ремонт и поверку счетчиков, изготовитель может поставить руководство по среднему ремонту.

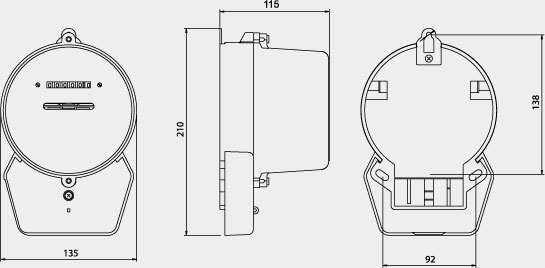

Габаритные и установочные размеры счетчика электрической энергии ВЕКТОР 1
Рис.1 Габаритные и установочные размеры электросчетчика ВЕКТОР-1

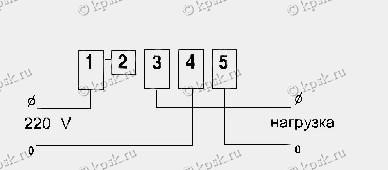

Схема подключения счетчика ВЕКТОР-1
Рис.2 Схема подключения счетчика ВЕКТОР-1



Структура условного обозначения счетчика, однофазного индукционного, электроэнергии "ВЕКТОР-1"
V1- Обозначение типа: ВЕКТОР-1
ххххх- Базовый - максимальный ток, А: 05 - 30; 10 - 40; 10 - 60
хх- Защита от хищения: RR - реверсивный счетный механизм; AR - стопор обратного хода
х-Тип нижней опоры: М - магнитная; S - камневая
х- Вид крышки клеммной колодки: В - черная; Т - прозрачная

  Сертификат утверждения типа RU.C.34.001.A №25787, занесен в Госреестр под №33099-06.
  Сертификат соответствия РОСС RU.ME48.BO2112 №6827189.






Однофазные многотарифные электросчетчики



Счетчик электроэнергии однофазный микропроцессорный многотарифный  ЦЭ6827М (М1)

Счетчик электроэнергии однофазный микропроцессорный многотарифный  ЦЭ6827М (М1)

Измерение и учет электроэнергии по четырем тарифам в двенадцати временных зонах.
- Класс точности: 1,0; 2,0
- Номинальное напряжение: 220В
- Номинальный ток: 5А; 10А
- Хранение профилей нагрузок (получасовых значений энергии) в течении 2-х месяцев
- Защита информации паролем
- Интерфейсы: RS-485, оптопорт
Изготавливаются исполнения со встроенным радио- и PLC-модемом.



Однофазный двухтарифный счетчик электроэнергии СЭТ1-2К-1

Однофазный двухтарифный счетчик электроэнергии СЭТ1-2К-1

 Сертификат соответствия № РОСС RU.ME65.В01061
 Занесен в Государственный реестр средств измерений под №13677-06
 Счетчик соответствует требованиям ГОСТ Р 52320 (МЭК 62 052-11:2003) и предназначен для измерения активной энергии в однофазных двухпроводных цепях переменного тока в двух тарифах и трех тарифных зонах различных для рабочих и выходных дней в 12 сезонах (месяцах).
 Счетчик ведет учет и отображение следующих параметров:
- текущие показания по двум тарифам;
- показания по двум тарифам за прошлый месяц;
- текущая дата;
- текущее время;
- информация о режиме времени счетчика (летнее/зимнее);
- время включения тарифов для каждого месяца;
- режимы работы счетчика в субботу и воскресенье;
- значение поправочного коэффициента частоты часового кварца.



 Устройство отображения информации - ЖКИ.
 Срок хранения информации в энерго-независимой памяти при отсутствии питания не менее 40 лет.
 Счетчик имеет энергонезависимые часы с точностью хода:
- не хуже ±5 сек в месяц, с учетом программной коррекции хода часов.
 Счетчик позволяет менять следующую информацию:
- текущую дату;
- текущее время;
- время перехода на первый тариф для каждого месяца;
- время перехода на второй тариф для каждого месяца;
- значение поправочного коэффициента частоты часового кварца.
 Просмотр информации и изменение параметров работы счетчика осуществляется при помощи кнопок, расположенных под пломбой на колодке счетчика. Предусмотрена защита от несанкционированной записи информации.
 Гарантия 8 лет со дня ввода в эксплуатацию.



Однофазные многотарифные счетчики электроэнергии СЭТ1-4А

Однофазные многотарифные счетчики электроэнергии СЭТ1-4А

 Сертификат соответствия № РОСС RU.ME65.В01061
 Занесен в Государственный реестр средств измерений под №18364-06
 Счетчики СЭТ1-4А. соответствуют требованиям ГОСТ Р 52320 (МЭК 62 052-11:2003) и предназначены для коммерческого учета активной энергии в однофазных двухпроводных цепях переменного тока и организации расчетного учета ее по четырем тарифам и восьми временным зонам суток, устанавливаемым раздельно для рабочих, субботних, воскресных и праздничных дней раздельно в 12 сезонах. Счётчики изготавливаются в нескольких исполнениях
 Счетчики СЭТ1-4А. обеспечивают:
- Учет электроэнергии раздельно по тарифам: текущие показания, показания за текущий месяц, показания за прошедший месяц (кВт/ч).
- Отображение информации на ЖКИ.
- Переключение режимов отображения с кнопки или автоматически через интервал времени.
- Автоматический переход на "летнее" и "зимнее" время.
- Отсчет и возможность вывода на ЖКИ значения текущего времени (день недели, число, месяц, год, часы, минуты, секунды).
- Вывод на ПЭВМ информации по учету электроэнергии.
- Защиту от несанкционированного изменения введенной и накопленной информации.
- Запись времени и даты изменения параметров.



 Счетчик ведет учет и отображение следующих параметров:
- текущие показания счетчика по 4 тарифам;
- потребленная электроэнергия за текущий месяц по 4 тарифам;
- потребленная электроэнергия за прошедший месяц по 4 тарифам;
- текущая дата;
- текущее время.
 Отображение информации производится на едином ЖКИ. Сохранение введенной информации и данных учета электроэнергии при отсутствии питания не менее 40 лет.
 Счетчик позволяет считывать по интерфейсу обмена следующую информацию:
- заводской номер счетчика;
- текущие показания счетчика по 4 тарифам;
- потребленную электроэнергию за текущий месяц по 4 тарифам;
- потребленную электроэнергию за прошедший месяц по 4 тарифам;
- текущие дату и время;
- тарифное расписание раздельно для рабочих, выходных и праздничных дней;
- календарь праздничных (нестандартных) дней;
- дату, время перехода на летний режим работы;
- дату, время перехода на зимний режим работы;
- пароли доступа;
- дату последних корректировок параметров;
- режимы отображения информации на ЖКИ;
- состояние счетчика с перечнем ошибок в работе, если они имеются.
 Счетчик позволяет записывать по интерфейсу обмена следующую информацию:
- локальный адрес;
- текущую дату и время;
- тарифное расписание раздельно для рабочих, выходных и праздничных дней;
- календарь праздничных (нестандартных) дней;
- дату, время перехода на летний режим работы;
- дату, время перехода на зимний режим работы;
- пароли доступа;
- режимы отображения информации на ЖКИ.
 Вся считываемая и записываемая информация в счетчике защищена паролями доступа, кроме того, запись параметров в счетчик возможна только при установленной заглушке разрешения записи.
 Гарантия 2,5 года со дня ввода в эксплуатацию.



Счетчик электроэнергии СЭБ-2.08

Счетчик электроэнергии СЭБ-2.08

 Назначение электросчетчика СЭБ-2.08
 Счетчики предназначены для многотарифного учета активной энергии в двухпроводных сетях переменного тока частотой 50 Гц индивидуально или в составе любых автоматизированных систем учета.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ИЛГШ.411152.116 ТУ.
- Сертификат соответствия № РОСС RU .АЯ74.В02233.
- Сертификат об утверждении типа средств измерений RU .С.34.011.А №14933.

  Технические особенности электросчетчика СЭБ-2.08
- Переключение тарифов осуществляется подачей внешнего управляющего напряжения 12 В, поступающего по двухпроводной линии связи.
- Два электромеханических отсчетных устройства отображают количество потребленной энергии в кВт · ч по каждому из тарифов с точностью до десятых долей.
- Два светодиодных индикатора – основного («дневного») и льготного («ночного») тарифа.
- Телеметрический выход.
- В качестве датчика тока используются токовый трансформатор или шунт.
- При производстве печатных плат используется SMD -монтаж.



Счетчик электроэнергии СЭБ-2А.05.02

Счетчик электроэнергии СЭБ-2А.05.02

 Назначение электросчетчика СЭБ-2А.05.02
 Счетчики предназначены для многотарифного учета активной энергии в двухпроводных сетях переменного тока частотой 50 Гц индивидуально или в составе любых автоматизированных систем учета.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94.
- Сертификаты № РОСС RU .АЯ74.В08414.
- Сертификаты RU .С.34.011.А №11204.

 Технические особенности электросчетчика СЭБ-2А.05.02
- Энергонезависимая память
- Внутренний тарификатор на 2, 3 или 4 тарифа
- Жидкокристаллический индикатор отображает количество потребленной электрической энергии, текущий тариф, дату, время, месячное потребление, тарифное расписание текущего дня
- Интерфейс связи RS -485 или оптопорт
- Программируемый импульсный выход
- В качестве датчика тока применяется трансформатор тока или шунт
- Электронная пломба (дополнительно)
- Структура тарифного расписания: 1 тарифная зона, 8 т ипов дней
 Функциональные возможности электросчетчика СЭБ-2А.05.02
 Счетчики обеспечивают:
- обмен информацией и программирование счетчика с ПЭВМ через интерфейс связи RS -485 или оптопорт в зависимости от модификации;
- регистрацию и хранение с возможностью просмотра на ПК, на жидкористаллическом индикаторе значений потребленной электроэнергии по трем тарифам: всего нарастающим итогом; на начало каждого из 11 предыдущих месяцев;
- установку лимита мощности и электрической энергии;
- выдачу сигнала с импульсного выхода на исполнительное устройство включения/отключения нагрузки потребителя при превышении им установленных лимитов;
- регистрацию и хранение времени подачи и снятия питания на зажимы счетчиков;
- регистрацию времени вскрытия клеммной крышки у счетчиков;
- автоматический переход на «летнее» и «зимнее» время;
- задание тарифного расписания на каждый день недели с учетом праздничных дней, текущего времени, дня недели, числа, месяца, года, категории потребителя.



Счетчик электроэнергии СЭБ-2A.07

Счетчик электроэнергии СЭБ-2A.07

 Назначение электросчетчика СЭБ-2A.07
 Счетчики предназначены для многотарифного учета активной электрической энергии в двухпроводных сетях переменного тока частотой 50 Гц, дифференцированного по времени суток, уровню мощности и уровню потребляемой энергии. Счетчики имеют телеметрический и цифровой интерфейс связи (оптический порт и RS –485), что позволяет эксплуатировать их в составе любых автоматизированных информационно-измерительных систем (АИИС КУЭ).
 В зависимости от модификации счетчики СЭБ-2А.07 различаются температурным диапазоном эксплуатации, номинальным током (5 А или 10 А), типом индикации (жидкокристаллический индикатор (ЖКИ) или механическое отсчетное устройство (ОУ)), типом токового измерительного устройства (токовый трансформатор, шунт, комбинированный датчик), классом точности, наличием электронной пломбы, интерфейсом связи (оптический порт и
RS –485).

 Нормативно-правовое обеспечение
- Соответствие ГОСТ Р 30207-94.
- Сертификат соответствия № РОСС RU.АЯ74.В11318.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №18732.
 Технические особенности электросчетчика СЭБ-2A.07
- Внутренний тарификатор на 4 тарифа (12 сезонов).
- Энергонезависимая память.
- Программируемый импульсный выход (режим контроля мощности и режим отключения выходного автомата).
 В качестве датчика тока используется трансформатор тока, шунт или комбинированный датчик (трансформатор тока и шунт).
 Функциональные возможности электросчетчика СЭБ-2A.07
 Счетчики обеспечивают регистрацию и хранение значений:
- учтенной активной энергии нарастающим итогом с момента изготовления по всем тарифам;
- учтенной активной энергии на начало каждого месяца по всем тарифам;
- учтенной активной энергии нарастающим итогом с превышением лимита мощности по всем тарифам;
- учтенной активной электроэнергии и максимальной мощности каждого получаса месяца (два графика мощности);
- времени включения и отключения питания на зажимы счетчиков;
- времени вскрытия защитной крышки клеммной колодки (для счетчиков с электронной пломбой), а также измерение мгновенной мощности нагрузки с выдачей результата на жидкокристаллический индикатор или по интерфейсу связи.
 Счетчики имеют возможность перепрограммирования через интерфейс RS -485 или оптический порт следующих параметров: скорости обмена, группового пароля, индивидуального пароля и адреса.
 Счетчики имеют возможность считывания и перепрограммирования через интерфейс
RS -485 или оптический порт следующих параметров:
- категории потребителя;
- расписания праздничных дней;
- годового тарифного расписания (на каждый день недели и праздничный день месяца);
- лимита мощности и месячного лимита энергии;
- разрешение и запрет автоматического перехода с «летнего» времени на «зимнее» и с «зимнего» на «летнее»;
- переключение импульсного выхода счетчика в режимы для поверки счетчика или для контроля энергопотребления с возможностью формирования сигнала на отключение;
- режима индикации и периода индикации в диапазоне от 6 до 60 с (счетчиков с ЖКИ);
- разрешение однотарифного режима работы счетчиков.



Счетчик электроэнергии СЭБ-2АК.05.2

Счетчик электроэнергии СЭБ-2АК.05.2

 Назначение электросчетчика СЭБ-2АК.05.2
 Счетчики предназначены для многотарифного учета активной энергии в двухпроводных сетях переменного тока частотой 50 Гц индивидуально или в составе любых автоматизированных систем учета, в том числе с контролем потребления в соответствии с количеством предварительно оплаченной электрической энергии.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94.
- Сертификаты № РОСС RU .АЯ74.В08414.
- Сертификаты RU .С.34.011.А №11204.

 Технические особенности электросчетчика СЭБ-2АК.05.2
- Энергонезависимая память
- Внутренний тарификатор на 2, 3 или 4 тарифа
- Жидкокристаллический индикатор отображает количество потребленной электрической энергии, текущий тариф, дату, время, месячное потребление, тарифное расписание текущего дня
- Интерфейс связи RS -485 или оптопорт
- Устройство чтения smart -карт.
- Программируемый импульсный выход
- В качестве датчика тока применяется трансформатор тока или шунт
- Электронная пломба (дополнительно)
- Структура тарифного расписания: 1 тарифная зона, 8 типов дней
 Функциональные возможности электросчетчика СЭБ-2АК.05.2
 Счетчики обеспечивают:
- обмен информацией и программирование счетчика с ПЭВМ через интерфейс связи RS -485 или оптопорт в зависимости от модификации;
- регистрацию и хранение с возможностью просмотра на ПК, на жидкористаллическом индикаторе значений потребленной электроэнергии по трем тарифам: всего нарастающим итогом; на начало каждого из 11 предыдущих месяцев;
- установку лимита мощности и электрической энергии;
- выдачу сигнала с импульсного выхода на исполнительное устройство включения/отключения нагрузки потребителя при превышении им установленных лимитов;
- регистрацию и хранение времени подачи и снятия питания на зажимы счетчиков;
- регистрацию времени вскрытия клеммной крышки у счетчиков;
- автоматический переход на «летнее» и «зимнее» время;
- задание тарифного расписания на каждый день недели с учетом праздничных дней, текущего времени, дня недели, числа, месяца, года, категории потребителя;
- расчет за потребленную электроэнергию с помощью электронных карточек по факту или по предоплате.






Однофазные многофункциональные электросчетчики



Счетчик электроэнергии СЭБ-1TM.01

Счетчик электроэнергии СЭБ-1TM.01

 Назначение электросчетчика СЭБ-1TM.01
 Счетчики предназначены для многотарифного коммерческого или технического учета активной электрической энергии независимо от направления в двухпроводных сетях переменного тока.
 Счетчики могут эксплуатироваться автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ИЛГШ.411152.125 ТУ.
- Сертификат соответствия № РОСС RU.АЯ74.В08054.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №19820.

 Технические особенности электросчетчика СЭБ-1TM.01
- Цифровая обработка сигналов.
- Интерфейсы связи: RS-485 с внешним питанием от источника переменного или постоянного тока с напряжением от 9 до 15 В или оптопорт.
- Счетчик СЭБ-1ТМ.01.03 имеет встроенный источник питания интерфейса RS-485.
- Энергонезависимая память.
- Встроенные часы реального времени.
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена.
- Программируемый импульсный выход.
 Функциональные возможности электросчетчика СЭБ-1TM.01
- Счетчики ведут многотарифный учет активной энергии в четырех тарифных зонах, по четырем типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счетчика использует расписание праздничных дней и список перенесенных дней.
- Счетчики могут использоваться как измерители показателей качества электричества по параметрам установившегося отклонения частоты сети согласно ГОСТ 13109-97 и по параметрам установившегося отклонения фазного напряжения по ИЛГШ.411152.125 ТУ.
- Счетчики позволяют формировать импульсы телеметрии на конфигурируемом испытательном выходе по измеренным за период сети значениям активной мощности.
- Счетчики ведут журналы событий, журналы показателей качества электричества, журнал превышения порога мощности и статусный журнал.
- Счетчики ведут архивы учтенной активной энергии с возможностью считывания через интерфейс: всего от сброса показаний; за текущий и предыдущие 11 месяцев; на начало текущего и каждого из 11 предыдущих месяцев; за текущие и предыдущие сутки; на начало текущих и предыдущих суток.
- Счетчики позволяют отображать на жидкокристаллическом индикаторе учтенную активную энергию: всего от сброса показаний; за текущий и предыдущие 11 месяцев; а также вспомогательные параметры: мгновенные значения активной, реактивной и полной мощности, напряжения сети, напряжения встроенной батареи, тока, коэффициента мощности, частоты сети, текущее время и дату, температуру внутри счетчика.
- Счетчики обеспечивают возможность считывания, программирования, перепрограммирования через интерфейс связи параметров и данных.



Счетчик электроэнергии СЭБ-1TM.02

Счетчик электроэнергии СЭБ-1TM.02

 Назначение электросчетчика СЭБ-1TM.02
 Счетчики предназначены для многотарифного коммерческого или технического учета активной электрической энергии независимо от направления в двухпроводных сетях переменного тока.
 Счетчики могут эксплуатироваться автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) или в составе биллинговых систем с реализацией функции управления нагрузкой по программируемым критериям или по удаленным запросам.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005 ИЛГШ.411152.142 ТУ.
- Сертификат об утверждении типа средств измерений RU . C .34.011. A №25138.
- Сертификат соответствия № РОСС RU .АЯ74.В13121.

 Технические особенности электросчетчика СЭБ-1TM.02
- Цифровая обработка сигналов;
- Энергонезависимая память;
- Встроенные часы реального времени;
- Раздельный учет энергии до и после программируемого лимита в каждой тарифной зоне;
- Функция управления нагрузкой (программируемая стратегия отключения);
- Профиль активной мощности, напряжения тока и температуры;
- Интерфейс связи RS -485, ModBus -подобный, СЭТ-4ТМ.02-совместимый протокол обмена;
- Повышенная надежность (отсутствие алюминиевых электролитических конденсаторов);
- Программируемый импульсный выход.
 Функциональные возможности электросчетчика СЭБ-1TM.02
- Счетчики ведут многотарифный учет активной энергии в четырех тарифных зонах, по четырем типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счётчика использует расписание праздничных дней и список перенесенных дней. В каждой тарифной зоне ведется раздельный учет энергии до и после программируемого лимита (например, социальный лимит).
- Счетчики ведут архивы учтенной активной энергии: всего от сброса показаний, за текущий и предыдущие 11 месяцев, на начало текущего и каждого из 11 предыдущих месяцев, за текущие и предыдущие сутки, на начало текущих и предыдущих суток.
- Счетчики опционально имеют функцию управления нагрузкой (отключение/включение нагрузки по различным программируемым критериям) и могут работать в составе систем с предоплатой.
- Счетчики опционально ведут четырехканальный массив профиля активной мощности, напряжения сети, тока нагрузки и температуры с программируемым временем интегрирования от 1 до 60 минут.
- Счетчики измеряют мгновенные значения физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как измерители: мгновенных значений активной, реактивной и полной мощности, напряжения сети, напряжения встроенной батареи, тока, коэффициента мощности, частоты сети, температуры внутри счетчика.
- Счетчики могут использоваться как измерители показателей качества электрической энергии по параметрам установившегося отклонения частоты сети согласно ГОСТ 13109-97 и по параметрам установившегося отклонения напряжения согласно ИЛГШ.411152.142ТУ.
- Счетчики имеют жидкокристаллический индикатор для отображения учтенной энергии и измеряемых физических величин.
- Счетчики позволяют формировать сигналы индикации превышения программируемого порога активной мощности на конфигурируемом испытательном выходе.
- Счетчики ведут журналы событий, журналы показателей качества электричества, журнал превышения порога мощности и статусный журнал.
- Счетчики обеспечивают возможность считывания, программирования, перепрограммирования через интерфейс связи параметров и данных (перечень параметров и данных в описании типа).



Счетчик электроэнергии СЭБ-2А.08

Счетчик электроэнергии СЭБ-2А.08

 Назначение электросчетчика СЭБ-2А.08
 Счетчики предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности.
 Счетчики могут эксплуатироваться автономно или в составе автоматизированных информационно-измерительных систем (АИИС КУЭ).
 Нормативно-правовое обеспечение
- Соответствие ГОСТ Р 51350-99, ГОСТ Р 52320-05, ИЛГШ.411152.134 ТУ.
- Сертификаты № РОСС RU .АЯ74.В02233.

 Технические особенности электросчетчика СЭБ-2А.08
- Энергонезависимая память.
- Внутренний тарификатор на четыре тарифа (12 сезонов).
- Интерфейс связи RS -485.
- Программируемый импульсный выход.
- Внутренний размыкатель фазы.
- Функция отключения нагрузки при превышении текущей мощности заданного лимита мощности с последующим подключением к сети самим потребителем при снижении уровня нагрузки.
 Функциональные возможности электросчетчика СЭБ-2А.08
- Счетчики позволяют осуществлять учет потребленной электрической энергии как в однотарифном режиме работы (только по тарифу «1» или только по тарифу «4»), так и в многотарифном режиме работы (до 4 тарифов) в зависимости от заданного тарифного расписания.
- Счетчики обеспечивают автоматический переход сезонного времени, задание гибкого тарифного расписания для каждого месяца года, дня недели и праздничного дня.
- Счетчики позволяют осуществлять учет потребляемой электрической энергии в дополнительных четырех тарифах, параллельно основным тарифам, в случае когда, измеряя текущую мощность нагрузки, счетчик определяет превышение заданного лимита мощности.
- Счетчики обеспечивают отображение на жидкокристаллическом индикаторе информации об энергопотреблении по каждому из четырех тарифов, о текущей дате, текущем времени суток, текущем режиме отключения нагрузки, текущей мощности, месячном энергопотреблении за каждый месяц года по каждому из тарифов, тарифном расписании на текущий день недели.
- Счетчики регистрируют на каждом 30-минутном временном интервале две величины энергопотребления: количество накопленной электроэнергии и величину максимальной (пиковой) мощность нагрузки. Полученные данные хранятся не менее 2 месяцев и позволяют подвести баланс на каждом 30-минутном интервале и определить максимальную нагрузку в сети.
- Счетчик имеет возможность перепрограммирования через интерфейс RS-485 следующих параметров: скорости обмена; группового пароля; индивидуального пароля; индивидуального адреса.
- Счетчик имеет возможность считывания и перепрограммирования по интерфейсу RS-485 следующих параметров:
   - расписания праздничных дней;
   - годового тарифного расписания (на каждый день недели и праздничный день месяца);
   - лимита мощности и месячного лимита энергии;
   - запрета или разрешения автоматического перехода с «летнего» времени на «зимнее» и с «зимнего» времени на «летнее»;
   - переключения импульсного выхода счетчика для поверки счетчика или для контроля энергопотребления с возможностью формирования сигнала на отключение;
   - режима индикации и периода индикации в диапазоне от 06 до 60 секунд;
   - режима работы счетчика в одном тарифе независимо от тарифного расписания.



Счетчик Меркурий 200

Счетчик Меркурий 200

 Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ

 Функциональные возможности электросчетчика Меркурий 200:
- Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 8-ми временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию с учётом автоматического перехода на зимнее/летнее время. Минимальный интервал действия тарифа в пределах суток – 1 минута.
- Счётчики обеспечивают измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсам CAN, PLC следующей информации:
    1) количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам:
   - всего от сброса показаний,
   - на начало каждого из 11 предыдущих месяцев;
    2) мгновенные значения мощности, тока, напряжения;
- Программируемое управление мощностью нагрузки (отключение, ограничение) через внешние цепи коммутации (УЗО).
 Технические особенности электросчетчика Меркурий 200
- датчик тока - шунт (учитывает постоянную составляющую);
- интерфейсы: CAN
- Встроенный модем для передачи данных по силовой сети 220В (PLC);
- крепление на DIN рейку;
(счетчик комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков).
 Счётчики отображают на ЖК-индикаторе:
- номер текущего тарифа;
- значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам;
- текущее значение активной мощности в нагрузке в кВт ;
- текущие значения тока и напряжения;
- значение потреблённой энергии с начала эксплуатации на первое число каждого из предыдущих 11-ти месяцев по каждому тарифу и сумму по всем тарифам;
- время переключения тарифных зон;
- текущее время и дату;
- параметры модема силовой сети;
- пиктограмма уровня сигнала модема;
 Счётчик с PLС-модемом в обычном режиме непрерывно передаёт по силовой сети следующую информацию о потреблённой электроэнергии нарастающим итогом без десятых долей кВт*ч:
- всего от момента сброса показаний по сумме тарифов при условии, что счётчик запрограммирован в однотарифный режим;
- всего от момента сброса показаний по текущему тарифу, при условии, что счётчик запрограммирован в многотарифный режим;



Счетчик Меркурий 201

Счетчик Меркурий 201

 Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ
 Особенности конструкции электросчетчика Меркурий 201:
- технологический запас по классу точности;
- применение шунта для измерения тока позволяет производить измерение при наличии постоянной составляющей;
- встроенный PLC-модем и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ "Меркурий PLC";
- малые габариты;
- безвинтовой корпус;
- защита от хищения электроэнергии;
- крепление на DIN-рейку;
- счетчик комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.

 Интерфейс PLC обеспечивает
- Передачу информации о потреблённой электроэнергии нарастающим итогом с момента ввода счётчика в эксплуатацию.
- Приём следующей информации:
   - сетевой идентификатор встроенного модема;



Счетчик Меркурий 202

Счетчик Меркурий 202

 Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ
 Особенности конструкции электросчетчика Меркурий 202:
- технологический запас по классу точности;
- применение шунта для измерения тока позволяет производить измерение при наличии постоянной составляющей;
- импульсный выход позволяет использовать счетчики как автономно, так и в системе АСКУЭ допускающей приём учётной информации в импульсах телеметрии;
- габаритные и присоединительные размеры полностью совпадают с индукционными счетчиками;






Однофазные локомотивные электросчетчики



Счетчик электроэнергии СЭТ-1М.01

Счетчик электроэнергии СЭТ-1М.01

 Назначение электросчетчика СЭТ-1М.01
 Счетчики предназначены для учета активной и реактивной электрической энергии прямого и обратного направления в однофазных сетях переменного тока.
 Счетчики могут использоваться как измерители мгновенных значений активной, реактивной и полной мощности, напряжения, тока и коэффициента мощности, частоты сети и температуры внутри счетчика.
 Счетчики могут эксплуатироваться на электроподвижном составе переменного тока, работающего в тяговом режиме и в режиме рекуперации.
 Счетчики могут эксплуатироваться автономно или в составе автоматизированных систем:
- контроля и учета электроэнергии (АСКУЭ);
- диспетчерского управления (АСДУ);
- регистрации параметров движения и автоведения переменного тока.

 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30206-94, ГОСТ 26035–83, ИЛГШ.411152.127 ТУ.
- Сертификат соответствия № РОСС RU .АЯ74.В07026
- Сертификат об утверждении типа средств измерений RU . C .34.011.A №18506
 Технические особенности электросчетчика СЭТ-1М.01
- Цифровая обработка сигналов .
- Четыре импульсных выхода.
- Интерфейсы связи: RS -485, оптопорт, CAN , ВОЛС.
- Возможность трансформаторного включения по току и трансформаторного или непосредственного включения по напряжению.
 Функциональные возможности электросчетчика СЭТ-1М.01
 Счетчики обеспечивают возможность программирования от внешнего компьютера через интерфейс RS-485 или оптопорт следующих параметров:
- сетевого адреса;
- пароля первого и второго уровней доступа к данным;
- скорости обмена по интерфейсу RS -485 (только через RS -485);
- скорости обмена по интерфейсу CAN и периода выдачи данных в CAN ;
- номера локомотива и номера секции (наименование точки учета);
- текущего коэффициента трансформации;
- периода выдачи данных на индикатор;
- программируемых флагов.
 Счетчики обеспечивают возможность управления от внешнего компьютера через интерфейс RS-485 или оптопорт:
- режимами индикации;
- сбросом регистров накопленной энергии;
- перезапуском счетчика.
 Счетчики обеспечивают возможность считывания внешним компьютером через интерфейс RS-485 или оптопорт следующих параметров и данных:
- серийного номера и даты выпуска;
- сетевого адреса;
- номера локомотива и номера секции (наименование точки учета);
-  текущего значения коэффициента трансформации;
-  учтенной активной и реактивной энергии прямого и обратного направления;
-  текущих значений активной и реактивной энергии прямого и обратного направления;
-  мгновенных значений активной, реактивной и полной мощности;
-  напряжения, тока и коэффициента мощности;
-  частоты сети;
-  температуры внутри счетчика;
-  версии программного обеспечения счетчика;
-  слова состояния счетчика;
-  программируемых флагов;
-  варианта исполнения;
-  режима индикации и периода выдачи данных на индикатор;
-  скорости обмена по CAN и периода выдачи данных в CAN .
 Счетчики СЭТ-1М.01.04 и СЭТ-1М.01.05 обеспечивают передачу пакетов данных измерения по интерфейсу CAN сразу и передачу данных диагностики по запросу компьютера.
 Счетчики СЭТ-1М.01.02 и СЭТ-1М.01.03 обеспечивают периодическую однонаправленную передачу пакетов данных по волоконно-оптической линии связи (ВОЛС).






Трехфазные однотарифные электросчетчики



Трехфазные однотарифные электросчетчики



Счетчик электроэнергии трехфазный  ЦЭ6803В

Счетчик электроэнергии трехфазный  ЦЭ6803В

 Измерение и учет электроэнергии по одному или двум тарифам.
— Класс точности: 2,0
— Номинальное фазное (линейное) напряжение: 57,7 (100)В; 127 (220)В; 220 (380)В
— Номинальный ток: 1А; 5А; 10А
— Телеметрический выход
 Самый популярный трехфазный счетчик электроэнергии 4-го поколения. Достигает наивысшей надежности в своем классе. Выпускается с 1990 г.



Счетчик электроэнергии трехфазный ЦЭ6804

Счетчик электроэнергии трехфазный   ЦЭ6804

 Электросчетчик ЦЭ6804 предназначен для учета активной энергии в трехфазных четырехпроводных цепях переменного тока.
 Отличительной особенностью электросчетчика является защищенность от недоучета и хищений:
— при перевороте направления фазных токов относительно фазных напряжений;
— имеет повышенную в сравнении с требованиями ГОСТ 52320 защиту от воздействия постоянных магнитных полей.
 Востребован и надежен.



Счетчик электроэнергии трехфазный   ЦЭ6805В

Счетчик электроэнергии трехфазный   ЦЭ6805В

 Измерение и учет электроэнергии в двух направлениях.
— Класс точности: 0,5 (0,5S)
— Номинальное фазное (линейное) напряжение: 57,7 (100)В; 220 (380)В
— Номинальный ток: 1А; 5А
— Телеметрический канал.
 Самый массовый счетчик электроэнергии для энергосистем.



Счетчик электроэнергии трехфазный ЦЭ6808В

Счетчик электроэнергии трехфазный ЦЭ6808В

Измерение и учет электроэнергии в двух направлениях.
— Класс точности: 0,2 (0,2S)
— Номинальное фазное напряжение: 57,7В
— Номинальный ток: 1А; 5А
— Телеметрический канал
 Особо точен и прост в эксплуатации.



Счетчик электроэнергии трехфазный Ф68700В

Счетчик электроэнергии трехфазный Ф68700В

 Измерение и учет электроэнергии в двух направлениях.
— Класс точности: 1,0
— Номинальное фазное напряжение: 57,7 (100)В; 127 (220)В; 220 (380)В
— Номинальный ток: 1А; 5А / 5А; 10А
— Телеметрический канал
 Счетчик электроэнергии востребован на всей территории СНГ.
 Выпускается с 1990 года. Прошел испытание временем.



Счетчик электроэнергии трехфазный ЦЭ6811

Счетчик электроэнергии трехфазный ЦЭ6811

 Измерение и учет электроэнергии по одному или двум направлениям.
- Класс точности: 1,0
- Номинальное фазное напряжение: 57,7 (100)В; 127 (220)В; 220 (380)В
- Номинальный ток: 1А; 5А
- Телеметрический канал
 Счетчик электроэнергии обеспечивает полный учет реактивной энергии (двух составляющих).



Счетчик электроэнергии трехфазный ЦЭ6812

Счетчик электроэнергии трехфазный ЦЭ6812

 Совмещенный учет электроэнергии в энергосистемах любого уровня.
— Класс точности (активной/реактивной энергии): 0,5S/1,0; 1,0/1,0; 2,0/2,0
— Номинальное фазное напряжение: 57,7 (100)В; 127 (220)В; 220 (380)В
— Номинальный ток: 1А; 5А / 5А; 10А
— Телеметрический канал
 Два счетчика электроэнергии в одном.



Счетчик электроэнергии трехфазный СЕ300

Счетчик электроэнергии трехфазный СЕ300

- Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
- Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003)
- Соответствует ГОСТ Р 52323-2005 (МЭК 62053-22:2003)
- Сертифицирован и внесен в Государственный реестр средств измерений РФ
 Особенности электросчетчика СЕ300:
- Защита от недоучета и хищений электроэнергии
- Световой индикатор работы
- Стандартный оптический и телеметрический выход
- Наличие порта IrDA 1.0 и оптического интерфейса
- Малое собственное энергопотребление
- Высокая чувствительность по току нагрузки
- Устойчивость к климатическим, механическим и электромагнитным воздействиям



- Минимальная наработка на отказ — 160 000 часов
- Межповерочный интервал — 16 лет
- Средний срок службы — 30 лет



Счетчик электроэнергии трехфазный СЕ302

Счетчик электроэнергии трехфазный СЕ302

Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003)
Соответствует ГОСТ Р 52323-2005 (МЭК 62053-22:2003)
Соответствует ГОСТ Р 52425-2005 (МЭК 62053-23:2003)
Сертифицирован и внесен в Государственный реестр средств измерений РФ
 Особенности электросчетчика СЕ302:
- Защита от недоучета и хищений электроэнергии
- Световой индикатор работы
- Два направления работы
- Малое собственное потребление
- Наличие порта IrDA 1.0 и оптического интерфейса
- Высокая чувствительность по току нагрузки
- Устойчивость к климатическим, механическим и электромагнитным воздействиям



- Минимальная наработка на отказ — 160 000 часов
- Межповерочный интервал — 16 лет
- Средний срок службы — 30 лет



Счетчик электроэнергии ПСЧ-3А.05.2

Счетчик электроэнергии ПСЧ-3А.05.2

 Назначение электросчетчика ПСЧ-3А.05.2
 Учет активной электрической энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока частотой 50 Гц. Использование автономно или в составе информационно-измерительных систем.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ГОСТ 26035-83, ИЛГШ.411152.106 ТУ.
- Сертификат соответствия № РОСС RU.АЯ74.В10143.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №13365.



 Технические особенности электросчетчика ПСЧ-3А.05.2
- Цифровая обработка сигналов .
- Электромеханическое отсчетное устройство отображает раздельно количество потребленной активной электрической энергии в кВт · ч с точностью до единиц или десятых долей в зависимости от номинального тока.
- Два телеметрических выхода для коммерческого и технического учета.
- В качестве датчиков тока используются токовые трансформаторы.
- Индикация наличия тока в цепи нагрузки, при этом частота мигания светодиода пропорциональна мощности нагрузки.
- При производстве печатных плат используется SMD -монтаж.



Счетчик электроэнергии ПСЧ-3АР.05.2

Счетчик электроэнергии ПСЧ-3АР.05.2

 Назначение электросчетчика ПСЧ-3АР.05.2
 Учет активной и реактивной электрической энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока частотой 50 Гц. Использование автономно или в составе информационно-измерительных систем.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ГОСТ 26035-83, ИЛГШ.411152.106 ТУ.
- Сертификат соответствия № РОСС RU.АЯ74.В10143
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №13365



 Технические особенности электросчетчика ПСЧ-3АР.05.2
- Два электромеханических отсчетных устройства отображает раздельно количество потребляемой активной и реактивной электрической энергии.
- Два телеметрических выхода по одному на каждый вид энергии.
- В качестве датчиков тока используются токовые трансформаторы.
- Индикация наличия тока в цепи нагрузки, при этом частота мигания светодиода пропорциональна мощности нагрузки.
- При производстве печатных плат используется SMD -монтаж.



Счетчик электроэнергии ПСЧ-3Р.05.2

Счетчик электроэнергии ПСЧ-3Р.05.2

 Назначение электросчетчика ПСЧ-3Р.05.2
 Учет реактивной электрической энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока частотой 50 Гц. Регистрация и хранение значений потребляемой электрической энергии нарастающим итогом. Использование автономно или в составе автоматизированной системы контроля и управления потреблением электроэнергии (АСКУЭ).
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ГОСТ 26035-83, ИЛГШ.411152.106 ТУ.
- Сертификат соответствия № РОСС RU.АЯ74.В10143.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №13365.



 Технические особенности электросчетчика ПСЧ-3Р.05.2
- Электромеханическое отсчетное устройство отображает количество потребленной электрической энергии в квар · ч с точностью до десятых или сотых долей в зависимости от номинального напряжения.
- Индикация наличия тока в цепи нагрузки, при этом частота мигания светодиода пропорциональна мощности нагрузки.
- Два телеметрических выхода для коммерческого и технического учета.
- При производстве печатных плат используется SMD -монтаж.



Счетчик электроэнергии ПСЧ-4А.05.2

Счетчик электроэнергии ПСЧ-4А.05.2

 Назначение электросчетчика ПСЧ-4А.05.2
 Учет активной электрической энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока частотой 50 Гц. Использование автономно или в составе информационно-измерительных систем.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30206-94, ГОСТ 26035-83, ИЛГШ.411152.105 ТУ.
- Сертификат соответствия № РОСС RU.АЯ74.В10145
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №13366



 Технические особенности электросчетчика ПСЧ-4А.05.2
- Электромеханическое отсчетное устройство отображает раздельно количество потребленной активной электрической энергии в кВт · ч с точностью до десятых или сотых долей в зависимости от номинального напряжения.
- Два телеметрических выхода для коммерческого и технического учета.
- В качестве датчиков тока используются токовые трансформаторы.
- Индикация наличия тока в цепи нагрузки, при этом частота мигания светодиода пропорциональна мощности нагрузки.
- При производстве печатных плат используется SMD -монтаж.



Счетчик электроэнергии ПСЧ-4АП.05.2

Счетчик электроэнергии ПСЧ-4АП.05.2

 Назначение электросчетчика ПСЧ-4АП.05.2
 Учет активной электрической энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока частотой 50 Гц по одному тарифу в двух направлениях учета. Использование автономно или в составе информационно-измерительных систем.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ГОСТ 26035-83.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №14168.



 Технические особенности электросчетчика ПСЧ-4АП.05.2
- Два электромеханических отсчетных устройства отображают количество потребленной активной электрической энергии в двух направлениях учета.
- Два телеметрических выхода по одному на каждое направление энергии.
- Индикация наличия тока в цепи нагрузки, при этом частота мигания светодиода пропорциональна мощности нагрузки.
- При производстве печатных плат используется SMD -монтаж.



Счетчик электроэнергии ПСЧ-3Р.05.2

Счетчик электроэнергии ПСЧ-3Р.05.2

 Назначение электросчетчика ПСЧ-3Р.05.2
 Учет реактивной электрической энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока частотой 50 Гц. Регистрация и хранение значений потребляемой электрической энергии нарастающим итогом. Использование автономно или в составе автоматизированной системы контроля и управления потреблением электроэнергии (АСКУЭ).
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ГОСТ 26035-83, ИЛГШ.411152.002 ТУ.
- Сертификат соответствия № РОСС RU.АЯ74.В10145
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №13366



 Технические особенности электросчетчика ПСЧ-3Р.05.2
- Электромеханическое отсчетное устройство отображает количество потребленной электрической энергии в квар · ч с точностью до десятых или сотых долей в зависимости от номинального напряжения.
- Индикация наличия тока в цепи нагрузки, при этом частота мигания светодиода пропорциональна мощности нагрузки.
- Два телеметрических выхода для коммерческого и технического учета.
- При производстве печатных плат используется SMD -монтаж.



Счетчик электроэнергии ПСЧ-4АР.05.2

Счетчик электроэнергии ПСЧ-4АР.05.2

 Назначение электросчетчика ПСЧ-4АР.05.2
 Учет активной и реактивной электрической энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока частотой 50 Гц. Использование автономно или в составе информационно-измерительных систем.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30206-94, ГОСТ 26035-83, ИЛГШ.411152.105 ТУ.
- Сертификат соответствия № РОСС RU.АЯ74.В10145.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №13366.



 Технические особенности электросчетчика ПСЧ-4АР.05.2
- Два электромеханических отсчетных устройства отображает раздельно количество потребляемой активной и реактивной электрической энергии. - Два телеметрических выхода по одному на каждый вид энергии.
- В качестве датчиков тока используются токовые трансформаторы.
- Индикация наличия тока в цепи нагрузки, при этом частота мигания светодиода пропорциональна мощности нагрузки.
- При производстве печатных плат используется SMD -монтаж.



Счетчик электроэнергии ПСЧ-3РА

Счетчик электроэнергии ПСЧ-3РА

 Назначение электросчетчика ПСЧ-3РА
 Учет реактивной электрической энергии в трехфазных трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц. Использование автономно или в составе автоматизированной системы контроля и управления потреблением электроэнергии (АСКУЭ).
 Технические особенности электросчетчика ПСЧ-3РА
- Индикация текущих измерений основных и вспомогательных параметров на жидкокристаллическом индикаторе.
- Энергонезависимая память.
- Два телеметрических выхода по одному на каждый вид энергии.
- Интерфейс связи RS -485.
- Электронная пломба.
- При производстве печатных плат используется SMD -монтаж.



 Функциональные возможности электросчетчика ПСЧ-3РА
- Обмен данными и программирование счетчика с ПЭВМ через интерфейс связи RS -485.
- Регистрация и хранение в течение двух месяцев значений энергии на начало каждого получаса (профиль мощности).
- Установка коэффициента трансформации.
- Автоматический переход на «летнее» и «зимнее» время.
- Учет и хранение электрической энергии с превышением лимита мощности нарастающим итогом.
- Определение максимума мощности текущего дня и хранение в течение 6 дней с указанием времени максимума и дня недели.



Счетчик электроэнергии ПСЧ-4РП.05.2

Счетчик электроэнергии ПСЧ-4РП.05.2

 Назначение электросчетчика ПСЧ-4РП.05.2
 Учет реактивной электрической энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока частотой 50 Гц по одному тарифу в двух направлениях учета. Использование автономно или в составе информационно-измерительных систем.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ГОСТ 26035-83, ИЛГШ.411152.111 ТУ.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №14167.



Технические особенности электросчетчика ПСЧ-4РП.05.2
- Два электромеханических отсчетных устройства отображают количество потребленной реактивной электрической энергии в двух направлениях учета.
- Два телеметрических выхода по одному на каждое направление энергии.
- Индикация наличия тока в цепи нагрузки, при этом частота мигания светодиода пропорциональна мощности нагрузки.
- При производстве печатных плат используется SMD -монтаж.






Трехфазные многотарифные счетчики



Трехфазные счетчики электроэнергии СЭТ3

 Сертификат соответствия № РОСС RU.ME65.В01062
  Занесены в Государственный реестр средств измерений под №14206-06
 Счетчики электрической энергии СЭТ3 предназначены для учета активной и реактивной энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока.
 Счетчики могут использоваться в качестве телеметрического датчика мощности информационно-измерительных систем автоматического учета энергопотребления.
 Выпускается более 40 разновидностей трехфазных счетчиков. Счетчики изготавливаются в пластмассовых и металлических (под заказ) корпусах в соответствии с ГОСТ Р 52320 (МЭК 62 052-11:2003).



 Счетчики позволяют осуществлять
- раздельный учет энергии по двум временным тарифам;
- раздельный учет расхода и прихода активной энергии;
- раздельный учет индуктивной и емкостной реактивной энергии;
- одновременный учет активной и реактивной энергии.
 Двухтарифные счетчики имеют два суммирующих устройства дневного и ночного тарифов и цепь управления состоянием (активное или пассивное) суммирующих устройств.
 Переключение суммирующего устройства ночного тарифа двухтарифных счетчиков в активное или пассивное состояние производится соответственно подачей или отключением напряжения постоянного или переменного тока частотой (50±3)Гц, действующим значением от 9 до 264 В. Суммирующее устройство дневного тарифа при этом соответственно переключается в пассивное или активное состояние.



Счетчик электроэнергии ПСЧ-3ТА.03.2

Счетчик электроэнергии ПСЧ-3ТА.03.2

 Назначение электросчетчика ПСЧ-3ТА.03.2
 Многотарифный учет активной электрической энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока частотой 50 Гц индивидуально или в составе любых автоматизированных систем учета потребляемой электроэнергии.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ИЛГШ.411152.010.
- Сертификат соответствия № РОСС RU .АЯ74.В05194.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №12964.



 Технические особенности электросчетчика ПСЧ-3ТА.03.2
- Внутренний тарификатор.
- Жидкокристаллический индикатор отображает количество потребленной активной электрической энергии в кВт · ч с точностью до тысячных долей.
- Энергонезависимая память.
- Электронная пломба (дополнительно).
- Два программируемых импульсных выхода для коммерческого и технического учета.
- Интерфейс связи RS -485.
Функциональные возможности электросчетчика ПСЧ-3ТА.03.2
- Обмен информацией с ПВЭМ через интерфейс связи RS -485.
- Регистрация и хранение с возможностью просмотра на жидкокристаллическом индикаторе значений потребленной электрической энергии по каждой тарифной зоне:
   -  всего нарастающим итогом;
   -  за каждый из предыдущих 11 месяцев;
   -  с превышением лимита мощности.
- Регистрация и хранение значений энергии по тарифным зонам на начало каждого получаса в течение двух месяцев (профиль мощности).
- Установка лимита мощности и электрической энергии.
- Фиксация времени подачи питания на зажимы счетчика и времени вскрытия клеммной крышки.
- Автопереход на «зимнее» и «летнее» время.
- Задание тарифного расписания на каждый день недели: с учетом праздничных дней, текущего времени, дня недели, числа, месяца, года, категории потребителя.
- Выдача сигнала с импульсного выхода на исполнительное устройство включения/отключения нагрузки потребителя при превышении им установленных лимитов.
- Защита от несанкционированного изменения введенной и накопленной информации.



Счетчик электроэнергии ПСЧ-3ТА.04.1

Счетчик электроэнергии ПСЧ-3ТА.04.1

 Назначение электросчетчика ПСЧ-3ТА.04.1
 Многотарифный учет активной электрической энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока частотой 50 Гц индивидуально или в составе любых автоматизированных систем учета потребляемой электроэнергии.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ИЛГШ.411152.010.
- Сертификат соответствия № РОСС RU .АЯ74.В05194.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №12964.



 Технические особенности электросчетчика ПСЧ-3ТА.04.1
- Внутренний тарификатор.
- Жидкокристаллический индикатор отображает количество потребленной активной электрической энергии в кВт · ч с точностью до тысячных долей.
- Энергонезависимая память.
- Электронная пломба (дополнительно).
- Два программируемых импульсных выхода для коммерческого и технического учета.
- Интерфейс связи RS -485.
 Функциональные возможности электросчетчика ПСЧ-3ТА.04.1
- Обмен информацией с ПВЭМ через интерфейс связи RS -485.
- Регистрация и хранение с возможностью просмотра на жидкокристаллическом индикаторе значений потребленной электрической энергии по каждой тарифной зоне:
   -  всего нарастающим итогом;
   -  за каждый из предыдущих 11 месяцев;
   -  с превышением лимита мощности.
- Установка лимита мощности и электрической энергии.
- Фиксация времени подачи питания на зажимы счетчика и времени вскрытия клеммной крышки.
- Автопереход на «зимнее» и «летнее» время.
- Задание тарифного расписания на каждый день недели: с учетом праздничных дней, текущего времени, дня недели, числа, месяца, года, категории потребителя.
- Выдача сигнала с импульсного выхода на исполнительное устройство включения/отключения нагрузки потребителя при превышении им установленных лимитов.
- Защита от несанкционированного изменения введенной и накопленной информации.



Счетчик электроэнергии ПСЧ-3ТА.07

Счетчик электроэнергии ПСЧ-3ТА.07

 Назначение электросчетчика ПСЧ-3ТА.07
 Многотарифный учет активной электрической энергии в трех-, четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности. Энергопотребление отображается на жидкокристаллическом индикаторе (ЖКИ) или электромеханическом отсчетном устройстве (ОУ), защищенном от электромагнитных воздействий. Интерфейс связи RS -485 или оптический порт и программируемые импульсные выходы позволяют работать в составе любых автоматизированных систем учета. Счетчики могут осуществлять контроль за энергопотреблением с заданными ограничениями по мощности или энергии и формировать сигнал на отключение потребителя при превышении им установленного лимита мощности.
 Замена счетчиков ПСЧ-3ТА.00.2, ПСЧ-3ТА.03, ПСЧ-3ТА.04.1



 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94
- Сертификат соответствия № РОСС RU .АЯ74.В11192
- Сертификат RU . C .34.011. A №22813
 Технические особенности электросчетчика ПСЧ-3ТА.07
- Внутренний тарификатор на два тарифа (счетчики с ОУ) или четыре тарифа (счетчики с ЖКИ)
- Интерфейс связи RS -485 или оптопорт
- Точность хода 0,5 сек/сут.
- Тарифное расписание на каждый день недели каждого месяца и праздничные дни каждого месяца
- Энергонезависимая память
- Программируемый импульсный выход (пять режимов)
- В качестве датчика тока используется токовый трансформатор
- Светодиодная индикация действующего тарифа у счетчиков с отсчетным устройством
- Скорость обмена до 115200 Бод
- Возможность задания лимита мощности с функцией контроля при превышении установленного лимита
- SMD -монтаж
 Функциональные возможности электросчетчика ПСЧ-3ТА.07
- Регистрация и хранение учтенной электрической энергии и максимальной мощности каждого получаса
- Счетчики сохраняют в энергонезависимой памяти количество учтенной энергии:
   - значение учтенной активной энергии нарастающим итогом с момента изготовления по всем тарифам;
   - значение учтенной активной энергии на начало каждого месяца по всем тарифам;
   - значение учтенной активной энергии нарастающим итогом с превышением лимита мощности по всем тарифам
   - значение мгновенной мощности нагрузки;
   - регистрацию и хранение времени включения/отключения питания на зажимы счетчика.
- Счетчики имеют возможность перепрограммирования через интерфейс RS -485 и оптопорт следующих параметров:
   - скорости обмена;
   - группового пароля, индивидуального пароля, адреса.
- Счетчики имеют возможность считывания и перепрограммирования через интерфейс RS -485 или оптопорт следующих параметров:
   - категории потребителя;
   - расписания праздничных дней;
   - годового тарифного расписания (на каждый день недели или праздничный день месяца);
   - лимита мощности и месячного лимита энергии;
   - разрешение/запрет автоматического перехода с «летнего» времени на «зимнее», и наоборот;
   - переключение импульсного выхода счетчика для поверки счетчика или для контроля электропотребления с возможностью формирования сигнала на отключение.
- Счетчики с ЖКИ обеспечивают отображение информации не только об энергопотреблении по каждому из четырех тарифов, но и о текущей дате, текущем времени суток, текущей мощности, месячном энергопотреблении за каждый месяц года по каждому из тарифов, тарифном расписании на текущий день недели.



Счетчик электроэнергии ПСЧ-3ТАК.03.2

Счетчик электроэнергии ПСЧ-3ТАК.03.2

 Назначение электросчетчика ПСЧ-3ТАК.03.2
 Многотарифный учет активной электрической энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока частотой 50 Гц индивидуально или в составе любых автоматизированных систем учета, в том числе с контролем потребления в соответствии с количеством предварительно оплаченной электроэнергии.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30207-94, ИЛГШ.411152.010.
- Сертификат соответствия № РОСС RU .АЯ74.В05194.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №12964.



 Технические особенности электросчетчика ПСЧ-3ТАК.03.2
- Внутренний тарификатор.
- Жидкокристаллический индикатор отображает количество потребленной активной электрической энергии в кВт · ч с точностью до тысячных долей.
- Энергонезависимая память.
- Электронная пломба (дополнительно).
- Два программируемых импульсных выхода для коммерческого и технического учета.
- Интерфейс связи RS -485.
- Считыватель для пластиковых карт с электронным модулем.
 Функциональные возможности электросчетчика ПСЧ-3ТАК.03.2
- Обмен информацией с ПВЭМ через интерфейс связи RS -485 или посредством электронной пластиковой карты.
- Регистрация и хранение с возможностью просмотра на жидкокристаллическом индикаторе значений потребленной электрической энергии по каждой тарифной зоне:
   - всего нарастающим итогом;
   - за каждый из предыдущих 11 месяцев;
   - с превышением лимита мощности.
- Установка лимита мощности и электрической энергии.
- Фиксация времени подачи питания на зажимы счетчика и времени вскрытия клеммной крышки.
- Автопереход на «зимнее» и «летнее» время.
- Задание тарифного расписания на каждый день недели: с учетом праздничных дней, текущего времени, дня недели, числа, месяца, года, категории потребителя.
- Выдача сигнала с импульсного выхода на исполнительное устройство включения/отключения нагрузки потребителя при превышении им установленных лимитов.
- Защита от несанкционированного изменения введенной и накопленной информации.
- Расчет за потребленную электрическую энергию с помощью электронных пластиковых карт по факту или предоплате.



Счетчик электроэнергии ПСЧ-4ТА.04.2

Счетчик электроэнергии ПСЧ-4ТА.04.2

 Назначение электросчетчика ПСЧ-4ТА.04.2
 Многотарифный учет активной электрической энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока частотой 50 Гц индивидуально или в составе любых автоматизированных систем учета потребляемой электроэнергии.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30206-94, ИЛГШ.411152.089.
- Сертификат соответствия № РОСС RU .АЯ74.В07024.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №11668.



 Технические особенности электросчетчика ПСЧ-4ТА.04.2
- Внутренний тарификатор.
- Жидкокристаллический индикатор отображает количество потребленной активной электрической энергии в кВт · ч с точностью до тысячных долей.
- Энергонезависимая память.
- Электронная пломба (дополнительно).
- Два программируемых импульсных выхода для коммерческого и технического учета.
- Интерфейс связи RS -485.
 Функциональные возможности электросчетчика ПСЧ-4ТА.04.2
- Обмен информацией с ПВЭМ через интерфейс связи RS -485.
- Регистрация и хранение с возможностью просмотра на жидкокристаллическом индикаторе значений потребленной электрической энергии по каждой тарифной зоне:
   - всего нарастающим итогом;
   - за каждый из предыдущих 11 месяцев;
   - с превышением лимита мощности.
- Регистрация и хранение значений энергии по тарифным зонам на начало каждого получаса в течение 1,5 месяцев (профиль мощности).
- Установка лимита мощности и электрической энергии.
- Фиксация времени подачи питания на зажимы счетчика и времени вскрытия клеммной крышки.
- Автопереход на «зимнее» и «летнее» время.
- Задание тарифного расписания на каждый день недели: с учетом праздничных дней, текущего времени, дня недели, числа, месяца, года, категории потребителя.
- Выдача сигнала с импульсного выхода на исполнительное устройство включения/отключения нагрузки потребителя при превышении им установленных лимитов.
- Защита от несанкционированного изменения введенной и накопленной информации.



Счетчик электроэнергии ПСЧ-4ТАК.04.2

Счетчик электроэнергии ПСЧ-4ТАК.04.2

 Назначение электросчетчика ПСЧ-4ТАК.04.2
 Многотарифный учет активной электрической энергии в трехфазных трехпроводных или четырехпроводных сетях переменного тока частотой 50 Гц индивидуально или в составе любых автоматизированных систем учета, в том числе с контролем потребления в соответствии с количеством предварительно оплаченной электроэнергии.
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30206-94, ИЛГШ.411152.089.
- Сертификат соответствия № РОСС RU .АЯ74.В07024.
- Сертификат об утверждении типа средств измерений RU.C.34.011.A №11668.



 Технические особенности электросчетчика ПСЧ-4ТАК.04.2
- Внутренний тарификатор.
- Жидкокристаллический индикатор отображает количество потребленной активной электрической энергии в кВт · ч с точностью до тысячных долей.
- Энергонезависимая память.
- Электронная пломба (дополнительно).
- Два программируемых импульсных выхода для коммерческого и технического учета.
- Интерфейс связи RS -485.
- Считыватель для пластиковых карт с электронным модулем.
 Функциональные возможности электросчетчика ПСЧ-4ТАК.04.2
- Обмен информацией с ПВЭМ через интерфейс связи RS -485 или посредством электронной пластиковой карты.
- Регистрация и хранение с возможностью просмотра на жидкокристаллическом индикаторе значений потребленной электрической энергии по каждой тарифной зоне:
   - всего нарастающим итогом;
   - за каждый из предыдущих 11 месяцев;
   - с превышением лимита мощности.
- Регистрация и хранение значений энергии по тарифным зонам на начало каждого получаса в течение 1,5 месяцев (профиль мощности).
- Установка лимита мощности и электрической энергии.
- Фиксация времени подачи питания на зажимы счетчика и времени вскрытия клеммной крышки.
- Автопереход на «зимнее» и «летнее» время.
- Задание тарифного расписания на каждый день недели: с учетом праздничных дней, текущего времени, дня недели, числа, месяца, года, категории потребителя.
- Выдача сигнала с импульсного выхода на исполнительное устройство включения/отключения нагрузки потребителя при превышении им установленных лимитов.
- Защита от несанкционированного изменения введенной и накопленной информации.
- Расчет за потребленную электрическую энергию с помощью электронной пластиковой карты по факту или предоплате.






Трехфазные многофункциональные счетчики



Счетчик электроэнергии трехфазный микропроцессорный многотарифный ЦЭ6822

Счетчик электроэнергии трехфазный микропроцессорный многотарифный  ЦЭ6822

 Измерение и учет активной энергии по четырем тарифам в трехфазных цепях переменного тока.
  Хранение профилей нагрузок.
  Интеграция в АСКУЭ через интерфейс RS485 или оптопорт



Счетчик электроэнергии трехфазный микропроцессорный многотарифный ЦЭ6823М

Счетчик электроэнергии трехфазный микропроцессорный многотарифный ЦЭ6823М

Измерение и учет электроэнергии и мощности по 4-м тарифам в 8-ми временных зонах.
— Класс точности: 0,5S; 1,0; 2,0
— Номинальное фазное напряжение: 57,7В; 127В и 220В
— Номинальный ток: 1А; 5А; 10А
— Интерфейсы: RS485; ИРПС; RS232; оптопорт



Счетчик электроэнергии трехфазный микропроцессорный многотарифный ЦЭ6828

Счетчик электроэнергии трехфазный микропроцессорный многотарифный ЦЭ6828

 Измерение и учет электроэнергии по 2-м тарифам.
— Класс точности: 2,0
— Номинальное фазное напряжение: 220В
— Номинальный ток: 1А; 5А; 10А
— Оптопорт
  Счетчик электроэнергии обеспечивает системный учет в мелкомоторном производстве.
  Хранение информации — 24 месяца.



Счетчик электроэнергии трехфазный микропроцессорный многотарифный ЦЭ6850

Счетчик электроэнергии трехфазный микропроцессорный многотарифный ЦЭ6850

 Измерение и учет электроэнергии и мощности по 4-м тарифам в 8-ми временных зонах.
— Класс точности: 0,2S; 0,5S; 1,0
— Номинальное фазное напряжение: 57,7В; 220В
— Номинальный ток: 1А; 5А
— Интерфейсы: RS485, RS232, ИРПС, оптопорт
 Счетчик электроэнергии обладает функциональными возможностями мирового класса.



Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный СЕ304

Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный СЕ304

 Новый многофункциональный трехфазный электросчетчик активной и реактивной энергии серии «СЕ» с передачей данных по двум интерфейсам одновременно.
  Предназначен для измерения активной и реактивной электроэнергии, активной, реактивной и полной мощности, энергии удельных потерь, частоты напряжения, среднеквадратического значения напряжения и силы тока в трехфазных четырехпроводных цепях переменного тока.
  Выпускается с различными модулями связи.
  Начало промышленного выпуска - 4 квартал 2006 года.
- Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
- Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003)
- Соответствует ГОСТ Р 52323-2005 (МЭК 62053-22:2003)
- Сертифицирован и внесен в Государственный реестр средств измерений РФ



 Особенности электросчетчика СЕ304:
- Параллельная работа по двум интерфейсам
- Наличие IrDA-канала передачи данных
- До 16 независимых профилей параметров с различным интервалом усреднения
- Хранение профилей нагрузок
- Учет потерь в линиях электрической сети
- Реле управления нагрузкой
- Устойчивость к климатическим, механическим и электромагнитным воздействиям
 Функциональные возможности электросчетчика СЕ304:
 Счетчик обеспечивает учет и вывод на индикацию:
- количества потребленной и отпущенной активной (реактивной) электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;
- количества потребленной и отпущенной активной (реактивной) электроэнергии за текущий и 12 прошедших месяцев раздельно по четырем тарифам;
- количества потребленной и отпущенной активной (реактивной) электроэнергии за текущие и 45 прошедших суток раздельно по четырем тарифам;
- активных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии;
- действующего тарифа и направления электроэнергии (отпуск, потребление);
- энергии потерь в цепях тока нарастающим итогом для каждого направления электроэнергии.
 Дополнительно счетчик обеспечивает измерение и индикацию:
- среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
- среднеквадратических значений токов по каждой фазе в цепях тока;
- углов сдвига фаз между основными гармониками фазных напряжений и токов;
- углов сдвига фаз между основными гармониками фазных напряжений;
- значения коэффициентов активной и реактивной мощностей;
- значения частоты сети.
 Счетчик обеспечивает возможность задания следующих параметров:
- текущего времени и даты;
- значения ежесуточной коррекции хода часов;
- разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
- до двенадцати дат начала сезона;
- до восьми зон суточного графика тарификации рабочих дней и альтернативных суточных графиков тарификации для каждого сезона;
- до тридцати двух исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- графиков тарификации субботних и воскресных дней;
- коэффициентов трансформации тока и напряжения;
- пароля для доступа по интерфейсу (до 6 символов);
- идентификатора (до 24 символов);
- скорости обмена (в т.ч. стартовой);
- перечень кадров, выводимых на индикацию.



Счетчик электроэнергии ПСЧ-3ТМ.05

Счетчик электроэнергии ПСЧ-3ТМ.05

 Назначение электросчетчика ПСЧ-3ТМ.05
 Счетчики предназначены для многотарифного коммерческого или технического учета электрической энергии в трех- и четырехпроводных сетях переменного тока, а также для учета энергии активных потерь в линии электропередачи.
 Счетчики могут применяться в бытовом, мелко-моторном и промышленных секторах.
 В модельный ряд счетчиков входят:
 -  двунаправленные счетчики, предназначенные для учета активной и реактивной электрической энергии прямого и обратного направления (четыре канала учета) на линиях с потоком энергии в двух направлениях;
-  однонаправленные счетчики, предназначенные для учета только активной электрической энергии независимо от направления тока в каждой фазе сети (один канал учета по модулю) на линиях с потоком энергии в одном направлении;
-  комбинированные счетчики, предназначенные для учета активной энергии независимо от направления в каждой фазе сети (учет по модулю) и реактивной энергии прямого и обратного направления (три канала учета) на линиях с потоком энергии в одном направлении.



 Счетчики могут эксплуатироваться автономно или в составе автоматизированных систем:
-  контроля и учета электроэнергии (АСКУЭ);
-  диспетчерского управления (АСДУ).
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30206-94, ГОСТ 26035–83, ИЛГШ.411152.137 ТУ.
- Сертификат соответствия № РОСС RU .АЯ74.В11224.
- Сертификат об утверждении типа средств измерений RU .С.34.011.А № 22769.
 Технические особенности электросчетчика ПСЧ-3ТМ.05
- Цифровая обработка сигналов.
- Расширенный диапазон по току 5 (100) А.
- В качестве датчиков тока используются токовые трансформаторы, нечувствительные к постоянной составляющей в цепи тока.
- Встроенный источник резервного питания.
- Два независимых равноприоритетных канала связи: RS -485 и оптопорт.
- ModBus -подобный, СЭТ-4ТМ.02-совместимый протокол обмена.
- Возможность конфигурирования для учета энергии в одном направлении независимо от направления тока в каждой фазе сети (учет по модулю).
- Возможность непосредственного или трансформаторного подключения к сети.
- Два конфигурируемых изолированных импульсных выхода.
- Энергонезависимая память.
- Встроенные часы реального времени.
 Функциональные возможности электросчетчика ПСЧ-3ТМ.05
- Счетчики ведут многотарифный учет энергии в четырех тарифных зонах, по четырем типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счетчиков использует расписание праздничных дней и список перенесенных дней.
- Счетчики ведут архивы учтенной энергии и энергии активных потерь в линии электропередачи с возможностью просмотра на индикаторе и считывания через интерфейсы связи: всего от сброса показаний; за текущий и предыдущий год; на начало текущего и предыдущего года; за текущий и каждый из 11 предыдущих месяцев; на начало текущего и каждого из 11 предыдущих месяцев; за текущие и предыдущие сутки; на начало текущих и предыдущих суток.
 Двунаправленные и комбинированные счетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:
-  активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
-  реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
-  реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).
 Двунаправленные счетчики ведут два независимых массива профиля мощности с программируемым временем интегрирования от 1 до 30 минут. Однонаправленные и комбинированные счетчики ведут один массив профиля мощности с программируемым временем интегрирования от 1 до 30 минут. Глубина хранения каждого массива профиля со временем интегрирования 30 минут составляет 56 суток.
 Счетчики могут использоваться как регистраторы утренних и вечерних максимумов мощности по каждому массиву профиля с использованием двенадцатисезонного расписания.
 Счетчики могут использоваться как четырехквадрантные измерители или датчики (с учетом направления и угла сдвига фазы между током и напряжением в каждой фазе сети) мгновенных значений физических величин, характеризующих трехфазную сеть:
-  активной, реактивной и полной мощности (по каждой фазе и сумме фаз);
-  фазных напряжений;
-  токов в линиях;
-  коэффициента мощности (по каждой фазе и сумме фаз);
-  частоты сети.
 Счетчики могут использоваться как измерители показателей качества электрической энергии согласно ГОСТ 13109-97 по параметрам установившегося отклонения частоты сети и с худшей погрешностью по параметру установившегося отклонения фазных напряжений.
 Счетчики позволяют формировать сигналы индикации превышения программируемого порога мощности на четырех конфигурируемых испытательных выходах.
 Счетчики ведут журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.
 Счетчики обеспечивают возможность программирования, перепрограммирования, управления и считывания параметров и данных через интерфейсы связи RS -485 и оптический порт.



Счетчик электроэнергии ПСЧ-4ТМ.05

Счетчик электроэнергии ПСЧ-4ТМ.05

 Назначение электросчетчика ПСЧ-4ТМ.05
 Счетчики предназначены для многотарифного коммерческого или технического учета электрической энергии в трех- и четырехпроводных сетях переменного тока.
 Счетчики могут применяться на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.
 В модельный ряд счетчиков входят:
-  двунаправленные счетчики, предназначенные для учета активной и реактивной электрической энергии прямого и обратного направления (четыре канала учета);
-  однонаправленные счетчики, предназначенные для учета только активной электрической энергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);
-  комбинированные счетчики, предназначенные для учета активной энергии независимо от направления в каждой фазе сети (учет по модулю) и для учета реактивной энергии прямого и обратного направления (три канала учета).



 Счетчики могут эксплуатироваться автономно или в составе автоматизированных систем:
-  контроля и учета электроэнергии (АСКУЭ);
-  диспетчерского управления (АСДУ).
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30206-94, ГОСТ 26035–83, ИЛГШ.411152.126 ТУ.
- Сертификат соответствия № РОСС RU .АЯ74.В11004.
- Сертификат об утверждении типа средств измерений RU .С.34.011.А № 18778
 Технические особенности электросчетчика ПСЧ-4ТМ.05
- Цифровая обработка сигналов.
- Резервный блок питания от источника переменного тока напряжением 220 В.
- Два равноприоритетных независимых гальванически развязанных интерфейса связи: RS -485 и оптопорт.
- Энергонезависимая память.
- Встроенные часы реального времени.
- ModBus -подобный, СЭТ-4ТМ.02-совместимый протокол обмена.
- Возможность конфигурирования для учета энергии в одном направлении независимо от направления тока в каждой фазе сети (учет по модулю).
- Возможность трансформаторного включения по току и трансформаторного или непосредственного включения по напряжению.
 Функциональные возможности электросчетчика ПСЧ-4ТМ.05
 Счетчики ведут многотарифный учет энергии в четырех тарифных зонах, по четырем типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счетчиков использует расписание праздничных дней и список перенесенных дней.
 Счетчики ведут бестарифный учет энергии активных потерь в линии электропередачи.
 Счетчики ведут архивы учтенной энергии прямого и обратного направления с возможностью просмотра на индикаторе и считывания через интерфейсы связи: всего от сброса показаний; за текущий и предыдущий год; на начало текущего и предыдущего года; за текущий и каждый из 11 предыдущих месяцев; на начало текущего и каждого из 11 предыдущих месяцев; за текущие и предыдущие сутки; на начало текущих и предыдущих суток.
 Двунаправленные счетчики могут конфигурироваться для работы в однонаправленном многотарифном режиме (три канала учета) и учитывать:
 -  активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
-  реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
-  реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).
 Комбинированные счетчики могут конфигурироваться для учета реактивной энергии в одном направлении и учитывать:
-  активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
-  реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
-  реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).
 Двунаправленные счетчики ведут два независимых массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут. Комбинированные и однонаправленные счетчики ведут один массив профиля мощности с программируемым временем интегрирования от 1 до 60 минут. Глубина хранения каждого массива профиля со временем интегрирования 30 минут составляет 56 суток.
 Счетчики могут использоваться как регистраторы утренних и вечерних максимумов мощности по каждому массиву профиля с использованием двенадцатисезонного расписания.
 Счетчики могут использоваться как четырехквадрантные измерители или датчики (с учетом направления и угла сдвига фазы между током и напряжением в каждой фазе сети) мгновенных значений физических величин, характеризующих трехфазную сеть:
-  активной, реактивной, полной мощности и мощности активных потерь (по каждой фазе и сумме фаз);
-  фазных напряжений;
-  токов в линиях;
-  коэффициента мощности (по каждой фазе и сумме фаз);
-  частоты сети.
 Счетчики могут использоваться как измерители показателей качества электрической энергии согласно ГОСТ 13109-97 по параметрам установившегося отклонения фазных напряжений и частоты сети.
 Счетчики позволяют формировать сигналы индикации превышения программируемого порога мощности на четырех конфигурируемых испытательных выходах.
 Счетчики ведут журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.
 Счетчики обеспечивают возможность программирования, перепрограммирования, управления и считывания параметров и данных через интерфейсы связи RS -485 и оптический порт.



Счетчик электроэнергии СЭТ-4TM.2

Счетчик электроэнергии СЭТ-4TM.2

 Назначение электросчетчика СЭТ-4TM.2
 Счетчики предназначены для многотарифного коммерческого или технического учета электрической энергии в трех- и четырехпроводных сетях переменного тока.
 Счетчики могут применяться на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.
 Счетчики могут эксплуатироваться автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).
 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30206-94, ГОСТ 26035–83, ИЛГШ.411152.071 ТУ.
- Сертификат соответствия № РОСС RU .АЯ74.В08411.
- Сертификат об утверждении типа средств измерений RU . C .34.011. A №11420.



 Технические особенности электросчетчика СЭТ-4TM.2
- Цифровая обработка сигналов.
- Два интерфейса связи: RS -485 и оптопорт.
- Встроенные часы реального времени.
- Четыре импульсных выхода.
- Энергонезависимая память.
- Возможность непосредственного или трансформаторного подключения к сети.
 Функциональные возможности электросчетчика СЭТ-4TM.2
 Счетчики ведут многотарифный учет активной и реактивной энергии прямого и обратного направления по восьми тарифным зонам, восьми типам дней в двенадцати сезонах. Минимальная длительность тарифной зоны 10 минут. Максимальное число тарифных зон в суточном тарифном расписании 144.
 Счетчики ведут архивы учтенной энергии с возможностью просмотра на индикаторе и считывания через интерфейсы связи: всего от сброса показаний; за текущий и предыдущий год; за текущий и каждый из 11 предыдущих месяцев; за текущие и предыдущие сутки.
 Счетчики формируют один массив профиля мощности с программируемым временем интегрирования от 1 до 30 минут для активной и реактивной мощности прямого и обратного направления. Глубина хранения каждого массива профиля мощности при времени интегрирования 30 минут составляет 3,7 месяца.
 Счетчики ведут журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.
 Счетчики измеряют мгновенные значения физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители:
-  активной, реактивной и полной мощности;
-  фазных и межфазных напряжений, напряжения прямой последовательности;
-  тока;
-  коэффициента мощности;
-  частоты сети;
-  коэффициентов искажения синусоидальности кривой фазных напряжений;
-  коэффициентов искажения синусоидальности кривой межфазных напряжений;
-  коэффициентов несимметрии напряжения по нулевой и обратной последовательностям
 Счетчики могут использоваться как измерители показателей качества электричества по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети с погрешностями измерений, установленными в технических условиях.
 Счетчики обеспечивают возможность программирования, перепрограммирования, управления и считывания параметров и данных через интерфейс RS -485 и оптопорт.



Счетчик электроэнергии СЭТ-4TM.3

Счетчик электроэнергии СЭТ-4TM.3

 Назначение электросчетчика СЭТ-4TM.3
 Счетчики предназначены для многотарифного коммерческого или технического учета активной и реактивной электрической энергии прямого и обратного направления и четырехквадрантной реактивной энергии в трех- и четырехпроводных сетях переменного тока.
 Счетчики могут применяться на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.
 Счетчики имеют несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания.
 Счетчики могут эксплуатироваться автономно или в составе автоматизированных систем:
-  контроля и учета электроэнергии (АСКУЭ);
-  диспетчерского управления (АСДУ).



 Нормативно-правовое обеспечение
- Соответствие ГОСТ 30206-94, ГОСТ 26035-83, ИЛГШ.411152.124 ТУ.
- Сертификат соответствия № РОСС RU .АЯ74.В07628.
- Сертификат об утверждении типа средств измерений RU . C .34.011. A №18597
 Технические особенности электросчетчика СЭТ-4TM.3
- Цифровая обработка сигналов.
- Резервный блок питания от источника переменного тока напряжением 220 В.
- Три независимых равноприоритетных интерфейса связи: два интерфейса RS -485 и оптопорт.
- Четыре гальванически развязанных конфигурируемых импульсных выхода.
- Энергонезависимая память.
- Встроенные часы реального времени.
- ModBus -подобный, СЭТ-4ТМ.02-совместимый протокол обмена.
- Возможность трансформаторного включения по току и трансформаторного или непосредственного включения по напряжению.
 Функциональные возможности электросчетчика СЭТ-4TM.3
 Счетчики ведут многотарифный учет активной и реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии в восьми тарифных зонах, по восьми типам дней в двенадцати сезонах:
- всего от сброса показаний;
- за текущий и предыдущий год;
- на начало текущего и предыдущего года;
- за текущий и каждый из 11 предыдущих месяцев;
- на начало текущего и каждого из 11 предыдущих месяцев;
- за текущие и предыдущие сутки;
- на начало текущих и предыдущих суток;
- за каждые предыдущие календарные сутки глубиной до 30 дней;
- на начало каждых предыдущих календарных суток глубиной до 30 дней.
 Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счетчика использует расписание праздничных дней и список перенесенных дней.
 Счетчики формируют два независимых массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления. Глубина хранения каждого массива профиля мощности при времени интегрирования 30 минут составляет 3,7 месяца.
 Счетчики могут использоваться как регистраторы утренних и вечерних максимумов мощности с использованием двенадцати сезонного расписания.
 Счетчики измеряют мгновенные значения физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители:
-  активной, реактивной и полной мощности;
-  фазных и межфазных напряжений, напряжения прямой последовательности;
-  тока;
-  коэффициента мощности;
-  частоты сети;
-  коэффициентов искажения синусоидальности кривой токов;
-  коэффициентов несимметрии тока по нулевой и обратной последовательностям;
-  коэффициентов искажения синусоидальности кривой фазных напряжений;
-  коэффициентов искажения синусоидальности кривой межфазных напряжений;
-  коэффициентов несимметрии напряжения по нулевой и обратной последовательностям.
 Счетчики могут использоваться как измерители показателей качества электричества согласно ГОСТ 13109-97 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.
 Счетчики позволяют формировать сигналы индикации превышения программируемого порога мощности на четырех конфигурируемых испытательных выходах.
 Счетчики ведут журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.
 Счетчики обеспечивают возможность программирования, перепрограммирования, управления и считывания параметров и данных через интерфейсы связи RS -485 или оптический порт (перечень параметров и данных в описании типа).
 Счетчики имеют индикатор для отображения данных учета и измерений.



GSM - коммуникатор Меркурий 230 АRT(2)

GSM - коммуникатор Меркурий 230 АRT(2)

 Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном или двух направлениях в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта и передачи накопленной информации об энергопотреблении по цифровым интерфейсным каналам или каналу GSM ( GPRS ).



 Счетчики 230 АRT(2) обеспечивают:
- Учет электроэнергии по каждой фазе трёхфазной сети в одно- или многотарифном режимах, а также суммарно по всем фазам;
- Учет технических потерь в линиях электропередач и трансформаторах;
- Хранение и индикацию активной и реактивной электрической энергии по каждому тарифу и по сумме тарифов: всего от сброса, за текущий и предыдущий год, за текущий и предыдущие 11 месяцев, за текущие и предыдущие сутки.
- измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления;
- измерение пофазно: тока, напряжения, частоты, cos F, углов между фазными напряжениями;
- Программируемое управление внешними устройствами отключения/включения нагрузки потребителя;
- Хранение архива значений средних мощностей активной и реактивной энергии в одном или двух направлениях и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
- Передачу результатов измерений по интерфейсам CAN, IrDA, GSM-модем;
- Отображение информации на ЖКИ дисплее;
- Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
- Коррекцию внутренних часов счётчика.
 Технические особенности электросчетчика 230 АRT(2)
- класс точности 0.5s, 1.0s
- интерфейсы: CAN, IrDA, GSM;
- измеритель параметров сети;
- данный счетчик с интегрированным GSM модемом включённый в цепь счетчиков объединённых CAN интерфейсом обеспечивает дистанционный доступ к любому счетчику по каналу GSM.
- Возможность подключения резервного питания Uрез = 5,5...12 В
 Счётчики отображают на ЖК-индикаторе:
- значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;



Счетчик Меркурий 230 АRT2

Счетчик Меркурий 230 АRT2

 Счетчики Меркурий 230 АRT2 предназначены для учета активной и реактивной электрической энергии и мощности в двух направлениях в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы тока с возможностью тарифного учёта по зонам суток, учёта потерь и передачи накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
 Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.



Счетчики Меркурий 230 АRT2 обеспечивают:
- Измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсам IrDA, CAN RS-485, следующей информации:
  - количества учтённой активной и реактивной электроэнергии раздельно по каждому тарифу и
   - сумму по всем тарифам
   - всего от сброса показаний
   - за текущие сутки и на начало суток
   - за предыдущие сутки и на начало суток
   - за текущий месяц и на начало месяца
   - за каждый из 11 предыдущих месяцев и на начало месяцев
   - за текущий год и на начало года
   - за предыдущий год и на начало года
- Возможность учёта по 4 тарифам в 16 временных зонах суток раздельно для каждого дня недели и праздничных дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
- Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети по каждому тарифу нарастающим итогом и по сумме тарифов с передачей данных по проводным интерфейсам
- Учёт технических потерь в линиях электропередач и силовых трансформаторах с формированием профиля потерь;
- Измерение, вывод на ЖК-индикатор и передачу по проводным интерфейсам следующих параметров электросети:
   - мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
   - действующих значений фазных токов, напряжений, углов между фазными напряжениями
   - частоты сети
   - коэффициентов мощности по каждой фазе и по сумме фаз
- Хранение четырёхканального архива значений средних мощностей активной и реактивной энергии двух направлений и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
- Фиксацию утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием
- Ввод лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов.
- Передачу результатов измерений и учёта через интерфейсы CAN, RS-485, IrDA
- Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
- Подключение внешнего резервного питания для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания
- В журналах счётчиков (кольцевых по 10 записей на каждое событие) фиксируются:
   - время включения выключения счётчика
   - время пропадания / появления фаз 1,2,3
   - время выхода/возврата фазных напряжений за пределы допустимых значений
   - время вскрытия / закрытия прибора
   - время последнего программирования
   - время коррекции тарифного расписания
   - время превышения установленных лимитов энергии и мощности…
  всего более 15 различных событий
  (журнал ПКЭ содержит 100 записей)
 Технические особенности электросчетчика Меркурий 230 АRT2
- класс точности 0.5s, 1.0s
- интерфейсы: RS-485, CAN, IrDA;
- измерение параметров сети: P, U, I, cosF;
- четыре стандартный гальванически развязанных телеметрический выхода ( DIN 43864), по одному на каждый вид энергии и направление учёта
- cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей.
- электронная пломба
- управление нагрузкой через внешние цепи коммутации (УЗО)
- самодиагностика с индикацией ошибок
- наличие журналов: событий, показателей качества электроэнергии (ПКЭ), статусного
- возможность подключения резервного питания Uрез = 5,5...9 В
 Счётчики отображают на ЖК-индикаторе:
- значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;|
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;



Счетчик Меркурий 230 АRT

Счетчик Меркурий 230 АRT

 Счетчики Меркурий 230 АRTпредназначены для коммерческого учета активной и реактивной электроэнергии в одном направлении по 4-м тарифам в в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АСКУЭ.



 Базовые функции:
- Счётчики обеспечивает измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсам CAN , RS -485, IrDA следующей информации
 - количества учтённой активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам:
   - всего от сброса показаний
   - за текущие сутки и на начало суток
   - за предыдущие сутки и на начало суток
   - за текущий месяц и на начало месяца
   - за каждый из 11 предыдущих месяцев и на начало месяцев
   - за текущий год и на начало года
   - за предыдущий год и на начало года
- Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
- Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети по каждому тарифу нарастающим итогом и по сумме тарифов с передачей данных по проводным интерфейсам
- Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах;
- Дополнительно счётчик обеспечивает измерение, вывод на ЖК-индикатор и передачу по проводным интерфейсам следующих параметров электросети:
   - мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
   - действующих значений фазных токов, напряжений, углов между фазными напряжениями
   - частоты сети
   - коэффициентов мощности по каждой фазе и по сумме фаз
- Задание лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов.
- Передача результатов измерений и учёта через интерфейсы CAN, RS-485, IrDA
- Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
 Технические особенности электросчетчика Меркурий 230 АRT
- класс точности 0.5s, 1.0s
- интерфейсы: RS-485, CAN, IrDA, PLC
- Возможность подключения резервного питания Uрез = 5,5...9 В
- Измерение мощности, токов, напряжений, частоты, cos ?
- Встроенный модем PLC для передачи данных по силовой сети 220 В (в зависимости от модификации)
- Два стандартных гальванически развязанных телеметрических выхода ( DIN 43864), по одному на каждый вид энергии
- Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей.
- Автоматическая самодиагностика с индикацией ошибок
- Управление нагрузкой через внешние цепи коммутации (УЗО)
- Электронная пломба
 Дополнительные функции (в зависимости от модификации):
- Хранение двухканального архива значений средних мощностей активной и реактивной энергии и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
- Наличие журналов: событий, статусного (кольцевые по 10 записей на каждое событие), в которых фиксируются:
   - время включения выключения счётчика
   - время пропадания / появления фаз 1,2,3
   - время вскрытия / закрытия прибора
   - время коррекции тарифного расписания
   - время превышения установленных лимитов энергии и мощности…
   - всего более 15 различных событий
- Подключение внешнего резервного питания для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания
 Счётчики отображают на ЖК-индикаторе:
- значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;
- параметры модема силовой сети;
- пиктограмма уровня сигнала модема;



Счетчик Меркурий 230 АR

Счетчик Меркурий 230 АR

 Счетчики Меркурий 230 АRпредназначены для коммерческого учета активной и реактивной электроэнергии одного направления в трёх- или четырёхпроводной сети переменного тока. Эксплуатируются автономно или в составе АСКУЭ.

 Счетчики Меркурий 230 АR обеспечивают:
- Учет активной и реактивной электроэнергии в одно- или многотарифном (переключение по сигналам интерфейса) режимах суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально).
- Индикацию на ЖКИ активной и реактивной электрической энергии нарастающим итогом от сброса показаний по каждому тарифу и по сумме тарифов.
- Измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления;
- измерение пофазно: тока, напряжения, частоты, cos F, углов между фазными напряжениями.
- Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход.
- Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные).
- Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
- Коррекцию внутренних часов счётчика.
 Технические особенности электросчетчика Меркурий 230 АR
- класс точности 0.5s, 1.0s
- интерфейсы: RS-485, CAN, PLC;
- измерение параметров сети;
- переключение тарифов (до 4-х) осуществляется по сигналам интерфейса;
 Счётчики отображают на ЖК-индикаторе:
- значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;
- параметры модема силовой сети;
- пиктограмма уровня сигнала модема;



Счетчик Меркурий 230 АМ

Счетчик Меркурий 230 АМ

  Счетчики Меркурий 230 АМ предназначены для коммерческого учета активной электроэнергии в одном направлении в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АСКУЭ.
 Технические особенности электросчетчика Меркурий 230 АМ:
- Учет активной электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
- Работа только в сторону увеличения показаний пори любом нарушении фазировки подключения токовых цепей счётчика;
- В счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
- Cтандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии;



Счетчик Меркурий 231 АT

Счетчик Меркурий 231 АT

  Счетчики Меркурий 231 АT предназначены для коммерческого учета активной электроэнергии в одном направлении по 4-м тарифам в в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АИИС "Меркурий-Энергоучёт" и других.



 Базовые функции:
- Счётчики обеспечивает измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсу IrDA следующей информации
 - количества учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам:
   - всего от сброса показаний
   - за текущие сутки
   - за предыдущие сутки
   - за текущий месяц
   - за каждый из 11 предыдущих месяцев
   - за текущий год
   - за предыдущий год
- Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
- Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети по каждому тарифу нарастающим итогом и по сумме тарифов с передачей данных через IrDA порт.
- Дополнительно счётчик обеспечивает измерение, вывод на ЖК-индикатор и передачу по по интерфейсу IrDA следующих параметров электросети:
   - мгновенных значений активной мощности по каждой фазе и по сумме фаз;
   - действующих значений фазных токов, напряжений, углов между фазными напряжениями
   - частоты сети
   - коэффициентов мощности по каждой фазе и по сумме фаз
- Возможен контроль и управление нагрузкой через телеметрический выход внешними цепями коммутации для ограниченияотключения нагрузки потребителя при превышении установленных лимитов по энергии или мощности.
- Счётчики функционируют в режиме суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
 Технические особенности электросчетчика Меркурий 231 АT
- класс точности 0.5s, 1.0s
- интерфейсы: IrDA, PLC
- Измерение мощности, токов, напряжений, частоты, cos ?
- Встроенный модем PLC для передачи данных по силовой сети 220 В (в зависимости от модификации)
- Стандартный гальванически развязанный телеметрический выход
- Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей.
- Автоматическая самодиагностика с индикацией ошибок
- Управление нагрузкой через внешние цепи коммутации (УЗО)
- Электронная пломба
- Крепление на DIN-рейку
 Дополнительные функции ( модификации с индексом F):
- Измерение и хранение значений средних мощностей активной энергии ( профиль мощности) с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архива составляет 85 суток.
- Наличие журнала событий (кольцевого по 10 записей на каждое событие) в котором фиксируются:
   - время включения выключения счётчика
   - время пропадания / появления фаз 1,2,3
   - время вскрытия / закрытия прибора
   - время коррекции тарифного расписания
   - время превышения установленных лимитов энергии и мощности…
   всего более 10 различных событий
 Счётчики отображают на ЖК-индикаторе:
- значение потреблённой активной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;
- параметры модема силовой сети;
- пиктограмма уровня сигнала модема;



Счетчик Меркурий 231 АМ

Счетчик Меркурий 231 АМ

 Счетчики Меркурий 231 АМ предназначены для коммерческого учета активной электроэнергии в одном направлении в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АСКУЭ способной принимать учётную информацию в импульсах телеметрии.
 Технические особенности электросчетчика Меркурий 231 АМ:
- Учет электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
- Работа только в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей счётчика;
- В счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
- Cтандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии;
- Малые габариты, крепление на DIN-рейку.



Оставьте комментарии (отзывы) или сделайте заказ.
*

Введите защитный код

* — Поля, обязательные для заполнения

Отгружаем транспортными компаниями в города: Владивосток, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Краснодар, Красноярск, Нижний Новгород, Новосибирск, Пермь, Ростов-на-Дону, Самара, Саратов, Уфа, Ярославль и другие регионы - см. полный список городов и транспортных компаний (Excel)

Электросчетчики - счетчики электроэнергии, приборы учета.
Санкт-Петербург, Москва, Россия © 1996-2014 г.г.

Заказать консультацию

Заказать каталог

Заказать счет
