Автоматические балансировочные клапаны Danfoss (Данфосс).

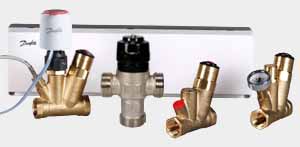

Балансировочные клапаны

Теплоавтоматика Danfoss (Данфосс) - Теплообменники

 Продажа со склада (СПб, Москва, Челябинск, Ростов-на-Дону) от производителя, производство на заводах-изготовителях и поставки
 Прайс-листы с ценами на продукцию Danfos (Данфос) запрашивайте в отделе насосного оборудования

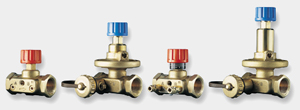

Автоматические балансировочные клапаны серии ASV



Автоматические балансировочные клапаны серии ASV Danfoss

 Автоматические балансировочные клапаны серии ASV - регуляторы постоянства перепада давлений, пердназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%.
 Регуляторы перепада давлений серии всегда используются парой. На обратном трубопроводе монтируются клапаны ASV-P, ASV-PV или ASV-PV Plus. ASV-P поддерживает перепад давлений на уровне 10 кПа. ASV-PV может быть настроен на переад давлений между 5 и 25 кПа. Клапан ASV-PV Plus настраивается в диапазоне от 20 до 40 кПа.
 На подающем трубопроводе монтируется запорно-балансировочный клапан ASV-I или запорный клапан ASV-M. С помощью клапана ASV-I можно ограничить расход среды через ветвь системы в пределах расчетной величины за счет фиксации его пропускной способности.
 Использование клапанов серии ASV позволяет разделить систему на независимые по давлению зоны и осуществлять поэтапный пуск их в эксплуатацию.
 Гидравлическая балансировка взаимосвязанных циркуляционных колец трубопроводной системы, на которых установлены автоматические балансировочные клапаны, осуществляется в автоматическом режиме без использования трудоемких методов наладочных работ.
 Применение автоматической балансировки исключает влияние друг на друга имеющихся в системе регулирующих устройств и возникновение шума на них.



ASV-I

запорно-балансировочные клапаны ASV-I  Danfoss (Данфосс)

 С помощью запорно-балансировочного клапана ASV-I можно перекрыть поток перемещаемой по трубопроводу среды, произвести ограничение максимального расхода теплоносителя, проходящего через регулируемый участок системы, путем изменения пропускной способности клапана за счет ограничения степени его открытия (величины подъема штока), измерить количество теплоносителя, протекающего через данный участок системы, и присоединить импульсную трубку от регуляторов ASV-P, ASV-PV или ASV-PV Plus.

Код № Ду
  (мм)
kvs
  (м³/ч)
Ру
  (бар)
ΔРмакс
  (бар)
Тмакс
  (°C)
Присоединение
  (дюймы)
ASV-I (внут. резьба)
003L7641 15 1.6 16 1.5 120 Rp ½
003L7642 20 2.5 Rp ¾
003L7643 25 4.0 Rp 1
003L7644 32 6.3 Rp 1¼
003L7645 40 10 Rp 1½



ASV-M

Danfoss (Данфосс) Клапан ASV-M это запорный клапан предназначенный для установки на подающем трубопроводе

 Клапан ASV-M это запорный клапан предназначенный для установки на подающем трубопроводе. Может быть использован только в качестве запорной арматуры и для присоединения импульсной трубки от клапанов ASV-P(V).
 Клапан поставляется с заглушками под измерительные ниппели. При установке ниппелей возможно измерение расхода теплоносителя, протекающего через данный участок системы.

Код № Ду
  (мм)
kvs
  (м³/ч)
Ру
  (бар)
ΔРмакс
  (бар)
Тмакс
  (°C)
Присоединение
  (дюймы)
ASV-M (внут. резьба)
003L7691 15 1.6 16 1.5 120 Rp ½
003L7692 20 2.5 Rp ¾
003L7693 25 4.0 Rp 1
003L7694 32 6.3 Rp 1¼
003L7695 40 10 Rp 1½



ASV-P

Danfoss (Данфосс) Клапаны ASV-P

 Клапаны ASV-P предназначены для поддержания постоянного перепада давлений в системах с переменным гидравлическим режимом, например на стояках двухтрубной системы отопления.
 ASV-P поддерживает перепад давлений на уровне 0,1 бар (10 кПа). Клапаны ASV-P имеют синюю рукоятку и устанавливаются на обратном трубопроводе (стояке) системы.
 Клапан оснащен дренажным краном для слива теплоносителя и может перекрывать поток.

Код № Ду
  (мм)
kvs
  (м³/ч)
Ру
  (бар)
ΔРмакс
  (бар)
Тмакс
  (°C)
Присоединение
  (дюймы)
ASV-P (внут. резьба)
003L7621 15 1.6 16 1.5 120 Rp ½
003L7622 20 2.5 Rp ¾
003L7623 25 4.0 Rp 1
003L7624 32 6.3 Rp 1¼
003L7625 40 10 Rp 1½



ASV-PV

Автоматические балансировочные клапаны серии ASV Danfoss (Данфосс)

 Автоматические балансировочные клапаны серии ASV – регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%.
 ASV-PV может быть настроен на перепад давлений от 0,05 бар (5 кПа) до 0,25 бар (25 кПа). С завода–изготовителя он поставляется настроенным на 0,1 бар (10 кПа).
 Клапан ASV-PV Plus настраивается в диапазоне от 0,2 бар (20 кПа) до 0,4 бар (40 кПа). При поставке он установлен на 0,3 бар (30 кПа). В этой связи клапан ASV-PV Plus обычно используется в системах напольного отопления или теплохолодоснабжения вентиляционных установок.
 Клапаны ASV-PV и ASV-PV Plus имеют синюю рукоятку и устанавливаются на обратном трубопроводе (стояке) системы. Помимо этого клапаны оснащены дренажным краном и могут перекрывать поток.

Код № Ду
  (мм)
kvs
  (м³/ч)
Ру
  (бар)
ΔРмакс
  (бар)
Тмакс
  (°C)
dP
  (кПа)
Присоединение
  (дюймы)
ASV-PV (внут. резьба)
003L7601 15 1.6 16 1.5 120 5 - 25 Rp ½
003L7602 20 2.5 Rp ¾
003L7603 25 4.0 Rp 1
003L7604 32 6.3 Rp 1¼
003L7605 40 10 Rp 1½
ASV-PV Plus
003L7611 15 1.6 16 1.5 120 20 - 40 Rp ½
003L7612 20 2.5 Rp ¾
003L7613 25 4.0 Rp 1
003L7614 32 6.3 Rp 1¼
003L7615 40 10 Rp 1½



Автоматические стабилизаторы расхода AB-QM

 Автоматические балансировочные клапаны AB-QM предназначены для поддержания постоянного расхода теплоносителя в стояках однотрубных систем отопления. AB-QM, как и ASV-P (ASV-PV), рекомендуется устанавливать в крупномасштабных системах многоэтажных зданий. Эти клапаны позволяют перекрыть стояк, спустить из него воду через дренажный кран и измерить фактический расход теплоносителя в стояке.
 При применении регуляторов AB-QM следует иметь в виду, что их гидравлическое сопротивление должно быть не менее 0,16 бар (для регуляторов Ду=10-20 мм) и 0,2 бар (для регуляторов Ду=25-32 мм).
 Регуляторы AB-QM в сочетании с электрогидравлическими приводами типа TWA-Z и ABNM-Z, а также с редукторными электроприводами типа AMV01 и AME01, являются исполнительными механизмами со стабилизированным перепадом давлений на них для управления теплообменными приборами в системах вентиляции и кондиционирования воздуха.



Комбинированные, AB-QM

Автоматические балансировочные клапаны AB-QM Danfoss (Данфосс)

 Клапан AB-QM – автоматический балансировочный клапан, стабилизатор расхода. Основные области применения: ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например в однотрубных стояках систем отопления или в системах холодоснабжения установок кондиционирования воздуха.
 Настройка клапана на ограничение максимального расхода предельно проста, не требует специальных инструментов и высококвалифицированного персонала.
 При установке на AB-QM электрического или термогидравлического привода к функции автоматического ограничителя расхода добавляется функция регулирующего клапана. Основные области применения: автоматическое регулирование температуры в системах вентиляции и кондиционирования воздуха.
 За счет встроенного регулятора перепада давлений, который поддерживает постоянный перепад на регулирующем клапане вне зависимости от колебаний давления в трубопроводной сети, достигается стабильность регулирования во всем диапазоне загрузок системы.
 Клапан предельно компактен и прекрасно отвечает высоким требованиям современных систем обеспечения микроклимата.



Код № Ду
  (мм)
Описание Диапазон расхода
  (л/ч)
Присоединение
  (дюймы)
Ру
AB-QM автоматический комбинированный клапан
003Z0201 10 без измерительных ниппелей 55-275 G ½A 16
003Z0202 15 90-450 G ¾ A 16
003Z0203 20 180-900 G 1 A 16
003Z0204 25 340-1700 G 1¼ A 16
003Z0205 32 640-3200 G 1 ½A 16
003Z0211 10 С измерительными ниппелями 55-275 G ½ A 16
003Z0212 15 90-450 G ¾ A 16
003Z0213 20 180-900 G 1 A 16
003Z0214 25 340-1700 G 1¼ A 16
003Z0215 32 640-3200 G 1½ A 16
AB-QM Комплект
003Z0221   Комплект из AB-QM (код 003Z0211) и MSV-M (код 003Z2061). 55-275 G ½ A 16
003Z0222   Комплект из AB-QM (код 003Z0212) и MSV-M (код 003Z2061). 90-450 G ¾ A 16
003Z0223   Комплект из AB-QM (код 003Z0213) и MSV-M (код 003Z2062). 180-900 G 1 A 16
003Z0224   Комплект из AB-QM (код 003Z0214) и MSV-M (код 003Z2063). 340-1700 G 1¼ A 16
003Z0225   Комплект из AB-QM (код 003Z0215) и MSV-M (код 003Z2064). 640-3200 G 1½ A 16



Измерительные приборы

Измерительный прибор PFM 3000 Danfoss (Данфосс)Измерительный прибор PFM 3000

 Измерительный прибор PFM 3000 предназначен для измерения перепада давлений, расхода и температуры, а также для проведения гидравлической балансировки систем тепло- и холодоснабжения. Прибор PFM 3000 легок и малогабаритен. Это достигнуто за счет компактного размещения датчиков давления внутри корпуса прибора. Удароустойчивый и водонепроницаемый корпус защищает датчики от воздействия окружающей среды и позволяет использовать PFM 3000 в сложных климатических условиях. Входящие в комплект переходники позволяют подключать PFM 3000 к любому типу ниппелей. В комплектацию прибора входят: цифровой термометр, кабель для подключения прибора к компьютеру (USB) а также CD с программным обеспечением. Эти опции позволяют использовать PFM 3000 для гидравлической балансировки систем тепло- и холодоснабжения любой разветвленности

Код № Описание
PFM 3000
003L8230 Прибор PFM 3000 в чемодане



Клапаны для систем ГВС

Клапаны для систем ГВС Danfoss (Данфосс)

 Термостатический балансировочный клапан MTCV (базовая версия ) – регулятор температуры прямого действия. Он предназначен для стабилизации температуры и минимизации расхода воды в циркуляционных стояках систем
горячего водоснабжения (ГВС). На основе базовой версии может быть реализовано два варианта регулятора, обеспечивающие периодическую дезинфекцию трубопроводной сети системы ГВС:
 • автоматический регулятор прямого действия с термоэлементом для режима дезинфекции;
 • регулятор с электроприводом типа TWA, управляемым специализированным контроллером каскадной дезинфекции стояков системы ГВС по команде встроенного в регулятор термодатчика.
 Устройство и характеристики регуляторов с режимом дезинфекции приведены в отдельных технических описаниях, предоставляемых по запросу.

Термостатический балансировочный клапан MTCV Danfoss (Данфосс)

MTCV

 Термостатический балансировочный клапан MTCV — регулятор температуры прямого действия. Он предназначен для стабилизации температуры и минимизации расхода воды в циркуляционных стояках систем горячего водоснабжения (ГВС).

Код №

Ду
  (мм)

Диапазон настройки
  (° C)

kvs
  (м3/ч)

Описание

Ру
  (бар)

MTCV

003Z0515

15

35 - 60

1.5

С внутренней резьбой, со встроенным (парафиновым) термоэлементом.

10

003Z0520

20

1.8

Accessories for Hot-water valves

Код №

Accessories for MTCV

003Z1021

003Z1022

003Z1023

003Z1024

003Z1027

003Z1028

003Z1033

003Z1034

003Z1035

003Z1036

003Z1037

003Z1039

003Z1040

003Z1041

003Z1042

003Z1043

087B0011

Accessories for TVM-H

003Z1130

003Z1131

003Z1132

CCR controller

003Z1025

003Z1026

TVM-H - регулятор температуры прямого действия Danfoss (Данфосс)

TVM-H

 TVM-H - регулятор температуры прямого действия. Термостатический смесительный клапан TVM-H предназначен для автоматического регулирования постоянства температуры смешиваемого теплоносителя. Может применяться в схемах с различными типами водонагревателей.

Код №

Ду
  (мм)

Диапазон настройки
  (° C)

kvs
  (м3/ч)

Тмакс
  (°C)

Описание

Ру
  (бар)

TVM-H

003Z1120

20

30 - 70

1.9

100

Термостатический смесительный клапан для ГВС и теплох полов. Наружная резьба 1".

10

003Z1127

25

3.0

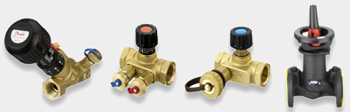

Ручные балансировочные клапаны

Ручные балансировочные клапаны Danfoss (Данфосс)

 Ручные балансировочные клапаны обычно применяются для наладки трубопроводной сети вместо дросселирующих диафрагм (шайб), где либо отсутствуют автоматические регулирующие устройства, или эти регуляторы не позволяют ограничить предельный (расчетный) расход перемещаемой среды.
 Ручной запорно-балансировочный клапан MSV-I предназначен для парной установки вместе с запорным клапаном MSV-М на стояках систем водяного отопления или перед отдельными отопительно-охладительными установками, например вентиляторными конвекторами (фен-койлами). С помощью этих клапанов можно не только произвести гидравлическую балансировку трубопроводной сети, но и отключить отдельные ее элементы, а также опорожнить их через имеющийся на клапане MSV-M дренажный кран.
 Балансировочные клапаны MSV-C (с диафрагмой), MSV-I и USV-I снабжены измерительными ниппелями, с помощью которых, используя специальный прибор типа PFM 3000 или ему подобный, можно измерить перепад давлений на клапане и фактический расход проходящей через него среды. Клапаны MSV-F, MSV-F Plus и MSV-M не имеют измерительных ниппелей, но могут дополнительно ими комплектоваться.



MSV-C

Danfoss (Данфосс) Клапан MSV-C предназначен для гидравлической балансировки трубопроводной сети систем отопления

 Клапан MSV-C предназначен для гидравлической балансировки трубопроводной сети систем отопления, охлаждения и ГВС (в системах ГВС рекомендуется применять клапаны изготовленные из коррозионностойкой латуни).
 MSV-C обладает следующими особенностями:
• снабжен встроенной измерительной диафрагмой;
• имеет два игольчатых измерительных ниппеля;
• выполняет функцию запорной арматуры;
• шкала настройки клапана поворачивается в любое удобное для прочтения положение;
• текущая настройка клапана фиксируется;
• точность измерения составляет ±5 %;
• для соединения с трубопроводом имеет штуцеры с внутренней резьбой

Код № kvs
  (м3/ч)
ΔРмакс
  (бар)
Тмакс
  (°C)
Присоединение
MSV-C без измерительных ниппелей
003Z3030 3.9 1.5 120 Rp 1/2
003Z3031 7.3 Rp 3/4
003Z3032 11.8 Rp 1
003Z3033 21.6 Rp 1 1/4
003Z3034 28.5 Rp 1 1/2
003Z3035 50.5 Rp 2
MSV-C, с измерительными ниппелями
003Z3020 1.8 1.5 120 Rp 1/2
003Z3021 3.8 Rp 3/4
003Z3022 7.0 Rp 1
003Z3023 14 Rp 1 1/4
003Z3024 20 Rp 1 1/2
003Z3025 47 Rp 2



MSV-F

Danfoss (Данфосс) Ручные фланцевые балансировочные клапаны MSV-F и MSV-F Plus

 Ручные фланцевые балансировочные клапаны MSV-F и MSV-F Plus предназначены для монтажной наладки трубопроводных систем с целью обеспечения в них расчетного потокораспределения и могут устанавливаться на подающем или на обратном трубопроводе системы.

Код № Ду
  (мм)
kvs
  (м3/ч)
Ру
  (бар)
Тмакс
  (°C)
MSV-F
003Z0017 15 4.5 16 120
003Z0018 20 6.6
003Z0019 25 9.8
003Z0027 32 15.1
003Z0028 40 24.9
003Z0029 50 48.5
003Z0030 65 74.4
003Z0031 80 111
003Z0032 100 165
003Z0033 125 242
003Z0034 150 372
003Z0035 200 704
003Z0036 250 812 200
003Z0037 300 1383
003Z0038 350 1651
003Z0039 400 2383
MSV-F Plus
003Z0080 DN15 5.0 16 175
003Z0081 DN20 6.0
003Z0082 DN25 8.7
003Z0083 DN32 14.0
003Z0084 DN40 27.0
003Z0085 DN50 33.0
003Z0086 DN65 55.0
003Z0087 DN80 89.5
003Z0088 DN100 125
003Z0089 DN125 224
003Z0090 DN150 330
003Z0091 DN200 570 200



MSV-M

Danfoss (Данфосс) MSV-M – запорный клапан

 MSV-M – запорный клапан. Он поставляется в комплекте с дренажным краном.

Код № Ду
  (мм)
kvs
  (м3/ч)
Ру
  (бар)
ΔРмакс
  (бар)
Тмакс
  (°C)
Присоединение
MSV-M с внутренней резьбой
003Z2051 15 1.6 16 1.5 120 Rp 1/2
003Z2052 20 2.5 Rp 3/4
003Z2053 25 4.0 Rp 1
003Z2054 32 6.3 Rp 1 1/4
003Z2055 40 10 Rp 1 1/2
003Z2056 50 16 Rp2



Комплект клапанов MSV-I/MSV-M

Комплект клапанов MSV-I/MSV-M Danfoss (Данфосс)

 Ручной балансировочный клапан MSV-I и запорный клапан MSV-M предназначены для совместного использования в системах отопления и охлаждения зданий. Их следует устанавливать, как правило, в системах с постоянными гидравлическими характеристиками.
 MSV-I - сочетает в себе функции клапана переменного гидравлического сопротивления, перенастраиваемого вручную, и запорного клапана. MSV-I снабжен двумя измерительными ниппелями игольчатого типа для возможности его настройки по приборам.
 Клапан MSV-М поставляется в комплекте с дренажным краном

Код № kvs
  (м3/ч)
ΔРмакс
  (бар)
Тмакс
  (°C)
Присоединение
MSV с внутренней резьбой
003Z2091 1.6 1.5 120 Rp 1/2
003Z2092 2.5 Rp 1/4
003Z2093 4.0 Rp 1
003Z2094 6.3 Rp 1 1/4
003Z2095 10 Rp 1 1/2
003Z2096 16 Rp 2
