Холодильные агрегаты ВС, ВСэ, ВН, ВНэ
Продажа со склада (СПб, Москва, Челябинск, Ростов-на-Дону) от производителя, производство на заводах-изготовителях и поставки
Холодильные агрегаты устанавливаются в торговом холодильном оборудовании различного типа и используются для создания искуственного холода. Данные агрегаты отличаются надежностью и простотой в эксплуатации.
Концерн «ПромСнабКомплект» поможет Вам подобрать аналоги холодильных агрегатов, производимых заводом «Холодмаш»:
- герметичные агрегаты (со встроенным двигателем компрессора);
- экранированные агрегаты (со статором электродвигателя вне фреоно-масляной среды).
| Марка | Холод. произв., Вт | Напряжение, В | Габариты, мм |  ВНэ 630(2)  ВНэ 1000(2) ВНэ 1250(2) ВСэ 2500(2) ВСэ 3200(2) | |
| t=-15ОС | t=-35ОС | ||||
| агрегат ВС 400 1(2)GP 10 ТВ | 400 | - | 220 | 440 х 382 х 255 | |
| агрегат ВС 500 1 (2) GP 12 ТВ | 500 | - | 220 | 440 х 382 х 255 | |
| агрегат ВН 400 1(2)МР10FB | - | 400 | 220 | 460х382х255 | |
| агрегат ВС 600 1(2)H10TN | 600 | - | 220 | 440х382х255 | |
| агрегат ВС 800 1 (2) P12TN | 800 | - | 220 | 460 х 382х 255 | |
| агрегат ВС 800 1 (2) | 840 | - | 220 | 460 х 382х 255 | |
| агрегат ВС 800 (2) P12TM* | 840 | - | 380 | 460 х 382х 255 | |
| агрегат ВС 1000 1(2)P14TN | 1000 | - | 220 | 460 х 382х 255 | |
| агрегат ВС 1000 (2)P14TM* | 1000 | - | 380 | 460 х 382х 255 | |
| агрегат ВС 1250 1(2)P16TN | 1200 | - | 220 | 460 х 382х 255 | |
| агрегат ВС 1250 1(2)P16TM | 1200 | - | 380 | 460х382х390 | |
| агрегат ВС 800 (2) | 840 | - | 380 | 520х405х300 | |
| агрегат ВС 10001(2) | 1000 | - | 220 | 520х405х310 | |
| агрегат ВС 1000(2) | 1000 | - | 380 | 520х405х310 | |
| агрегат ВС 1600(2) | 1600 | - | 380 | 785х560х400 | |
| агрегат ВС 1600 1(2) | 1600 | - | 220 | 785х560х400 | |
| агрегат ВС 2000(2) | 2000 | - | 380 | 825х470х325 | |
| агрегат ВС 4000(2) | 4000 | - | 380 | 845х470х610 | |
| агрегат ВСэ 630 (2) 22 | 630 | - | 380 | 565 х 400 х 375 | |
| агрегат ВСэ 800 (2) 2М | 840 | - | 380 | 565 х 400 х 375 | |
| агрегат ВСэ 800 (2) с ОЖ | 840 | - | 380 | 585 х 400 х 375 | |
| агрегат ВСэ 1250 (2) 2М | 1310 | - | 380 | 585 х 400 х 390 | |
| агрегат ВСэ 1250 (2) 2МсОЖ | 1310 | - | 380 | 585 х 400 х 390 | |
| агрегат ВСэ 1600 (2) | 1600 | - | 380 | 785 х 560 х 400 | |
| агрегат ВСэ 2500 (2) | 2500 | - | 380 | 825 х 660 х 400 | |
| агрегат ВСэ 3000 (2) | 3000 | - | 380 | 825 х 560 х 400 | |
| агрегат ВН 630 1 (2) | - | 640 | 220 | 520 х 405 х 310 | |
| агрегат ВНэ 630 (2)М | - | 640 | 380 | 520 х 405 х 310 | |
| агрегат ВН 630(2) | - | 780 | 380 | 520х405х310 | |
| агрегат ВНэ 630(2) | - | 640 | 380 | 585х400х390 | |
| агрегат ВНэ 630 (2) | - | 1000 | 380 | 826х 560х 400 | |
Подбор компрессора и правило монтажа
| Технические характеристики | Марка агрегата | |||||
| ВСэ 630(2) | CAE9460T | ВСэ 800(2) | CAJ9480T | ВСэ 1250(2) | CAJ9513T | |
| Номинальная холодопроизводительность, Вт, в стандартном режиме по ГОСТ 22502-89 | 630 | 700 | 870 | 970 | 1310 | 1580 |
| Режим | HMBP- среднетемпературная холодильная техника | |||||
| Число цилиндров | 1 | 1 | 1 | 1 | 1 | 1 |
| Объем описанный поршнем, см3 | 10,94 | 11,30 | 12,84 | 15,20 | 20,35 | 24,20 |
| Хладагент | R22 | |||||
| Тип масла | МИНЕРАЛЬНОЕ | |||||
| Расширительное устройство | C или V (C – капиллярная трубка; V – терморегулирующий вентиль) |
|||||
| Охлаждение | F – охлаждение вентилятором | |||||
| Тип компрессоров | ПОРШНЕВОЙ, ГЕРМЕТИЧНЫЙ | |||||
| Тип подающей сети / Напряжение, В | трехфазный 380В |
однофазный 220В | трехфазный 380В | однофазный 220В |
трехфазный 380В | однофазный 220В |
Габаритные размеры:
|
565 400 380 | 498 346 298 |
565 400 380 | 485 430 340 |
565 400 380 | 490 430 340 |
Примечание: Отличие компрессора CAE9460T от CAJ9480T и CAJ9513T только в типоразмере (буквы E и J) и холодопроизводительности (цифры).
Преимущества компрессоров CAE9460T, CAJ9480T и CAJ9513T (производства Tecumseh Europe, Франция), перед компрессорами ВСэ630 (800, 1250): малошумность, надежность, компактность.
Для правильной и долговечной работы всех холодильных компрессоров их необходимо комплектовать следующими комплектующими (в стандартные комплекты поставки не входят):
1.Реле напряжения, защищает двигатель компрессора от недопустимых колебаний сетевого напряжения.
2.Фильтр осушительный (на жидкостной магистрали)* – защищает компрессор от влаги в системе.
3.Фильтр антикислотный (на всасывании) – защищает от кислотности и от попадания грязи в компрессор.
Основные принципы сравнения холодильных компрессоров (в агрегатах), влияющие при замене одних типов компрессоров другими:
- Область применения:
- среднетемпературная холодильная техника;
- низкотемпературная холодильная техника;
- кондиционирование воздуха.
- Тип применяемого хладагента. (R12, R22, R134а, R404а, R407С, R407 R410а, R502, R507, R600а и т.д.)
- Тип расширительного устройства:
- капиллярная трубка;
- терморегулирующий вентиль.
- Объем описанный поршнем (при одинаковых условиях: число цилиндров, частота вращения, тип хладагента, режим и т.п.), и как следствие холодопроизводительность (сравнивают при одинаковых режимах: T0 и Тк (температура кипения и конденсации)).

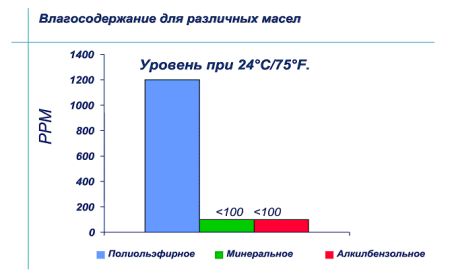

- Тип применяемого масла: минеральное, полиольэфирное, алкилбензольное.
- Тип охлаждения: S – статическое охлаждение; ОС – охлаждение маслом; F – охлаждение вентилятором.
- Тип подающей сети: однофазная или трехфазная
- Тип применяемых компрессоров: герметичные; полугерметичные; поршневые; спиральные; винтовые и т.д.
Как мы видим из таблицы, отличия компрессоров заключаются только в напряжении, что не представляет для замены никакой сложности, так как устанавливаем компрессоры на 220В вместо 380В (проблемой была бы установка компрессоров 380В при имеющейся сети 220В). Так, например, в обычный дом подается напряжение 380В, но всю технику мы используем на 220В (для этого берется фаза и ноль).
Необходимые комплектующие для правильной работы компрессоров:
1.Реле напряжения РН-111 (ТУ 3425-001-31046637-2002) предназначено для отключения промышленной 1-фазной нагрузки 220 В/50 Гц любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

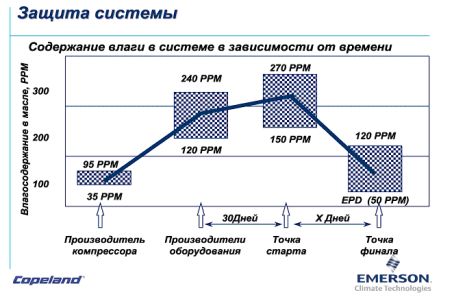

2.Фильтр осушительный необходим, даже если система была осушена после монтажа:
НЕВЫПОЛНЕНИЕ ЭТИХ УСЛОВИЙ ПРИВОДИТ К ВЫХОДУ ИЗ СТРОЯ КОМПРЕССОРОВ.
